HYRG-1 熱工學綜合實驗裝置

發布時間：2022-10-07 丨瀏覽次數：

一、簡介

熱工學綜合實驗裝置是根據相關課程教學大綱要求而研制。熱工學綜合實驗裝置能開設熱力學基本定律、工質基本熱力性質及能量有效轉換等實驗項目，通過實驗使學生掌握相關熱工參數的測試方法。熱工學綜合實驗設備適合動力、機械類相關專業《工程熱力學》、《傳熱學》、《熱工學》等課程的實驗教學設備。


二、系統組成

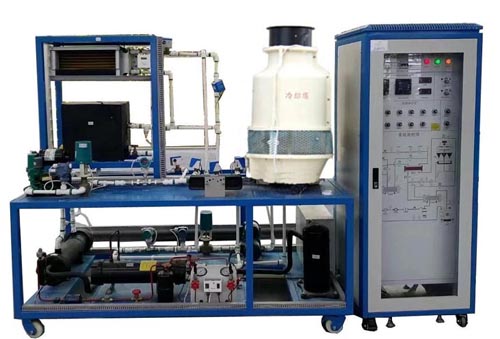

實驗設備主要由實驗臺架、電氣控制柜單元、實驗操作系統、信號采集與測控系統等組成：

1、包括壓縮機制冷循環系統、冷凝管特性測試系統、蒸發管特性測試系統、冷卻塔及冷卻水循環系統等。操作系統配備谷輪3HP閉水冷機組一套，中央空調室內風機盤管一套，模擬鍋爐熱水循環系統一套。

2、信號采集與測控系統

（1）絕壓傳感器：測量檢測量熱器內部以及壓縮機吸氣口與排氣口的壓力

（2）渦輪流量計：用來測量系統中冷卻水以及冷凍水的流量

（3）制冷劑流量計：觀測制冷系統制冷劑的流量。4-20MA

（4）溫度變送器：觀測系統壓縮機吸/排氣、冷卻塔進/出水口、冷凝器制冷劑出口等中各點溫度

3、功率控制器：控制實驗系統中電加熱絲的加熱功率，得到實驗所需要的恒溫熱水

4、溫度顯示儀：顯示系統中熱水箱及量熱器內部的溫度，同時輸出控制信號控制功率變送器的輸出功率。

5、電動調節閥：調節系統中冷卻水和冷凍水的流量

6、功率測量儀：測量壓縮機、量熱器加熱管及熱水箱加熱管的實時功率。

三、實驗項目

1、制冷系數測量

2、換熱器溫差傳熱作功能力損失測定

3、冷卻塔性能實驗

4、蒸發器性能測試

5、冷凝器性能測試

6、風機盤管空調器制冷量的測試

7、制冷劑性能的計算（物熱力學與熱物理據運行據數據，制冷劑的比較）、組件計算、組件效率的計算。

8、計算各種制冷循環組件參數以及性能系數、質量流率，配管尺寸等參數。

三、技術性能

1.輸入電壓：三相五線AC380V±10% 50Hz

2.工作環境：溫度-5℃～+40℃　相對濕度＜85%（25℃）　海拔＜4000m

3.設備容量：＜10kVA
