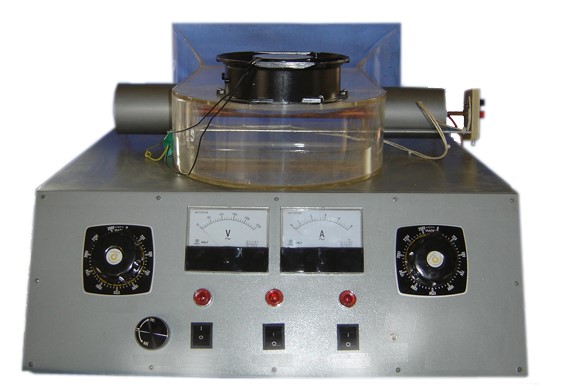

HYRGDR-8 伸展體的導熱特性實驗臺

發布時間：2022-10-10 丨瀏覽次數：

一、主要配置：

有機玻璃風管，加熱器，高溫電壓表，加熱管（試件），位移尺，引風機，熱電偶，電位差計，

不銹鋼臺架及控制屏等。


二、實驗項目：

1、求解具有對流換熱條件的伸展體導熱的特性（如溫度沿軸線分布規律、對流換熱系數、最小過余溫度的位置Xmin等）。

2、了解熱電偶測溫的方法。

三、技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率1.5KW。

2、試件是一根直徑φ20mm，長度300mm的紫銅管，放置在風道中。風機功率150W，風量 500 m3/h。

3、管兩端裝有加熱器，通過調壓器控制其功率，在管內安裝有可移動熱電偶測溫頭，使其測量銅管

沿管長的溫度的分布。

4、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓

模塊電路。

5、外形尺寸：500×400×600mm，外形為不銹鋼支架。
