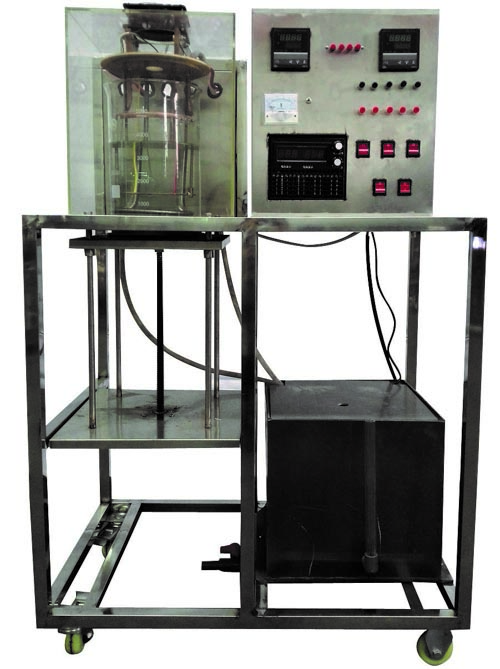

HYRGFR-1 大容器內水沸騰放熱試驗臺

發布時間：2022-10-10 丨瀏覽次數：

一、主要配置：

可上下移動的試件本體，可控硅低電壓大電流可調穩壓整流器，標準電阻，分壓箱，轉換開關，熱電偶熱端，熱電偶冷端，輔助電加熱器，冷卻管，不銹鋼臺架及控制屏。注：數字型增加溫度變送裝置,電流、電壓變送裝置,配有數據采集，自動數據分析處理功能的軟件等。


二、實驗項目：

1、觀察水在大容器內沸騰的現象。

2、建立水泡狀沸騰的感性認識。

3、通過改變試件熱負荷，測定不同工況的電加熱功率及表面溫度，求出沸騰換熱系數。

4、繪制大容器內水泡狀沸騰區的沸騰曲線。

三、技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率2.0KW。

2、不銹鋼薄壁試件：直徑：φ3mm，

3、玻璃容器：容積：5000mL，輔助電加熱器功率1.5KW。

4、高頻低壓直流電源，規格：電流：0-100A，電壓：0-12V，輸出方式：穩流限壓、穩壓限流可切換。

顯示方式：電壓、電流表顯示，冷卻方式：風冷

5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓、

模塊電路。

6、外形尺寸：1200×500×1500mm，外形為不銹鋼可移動支架，帶雙剎車輪。
