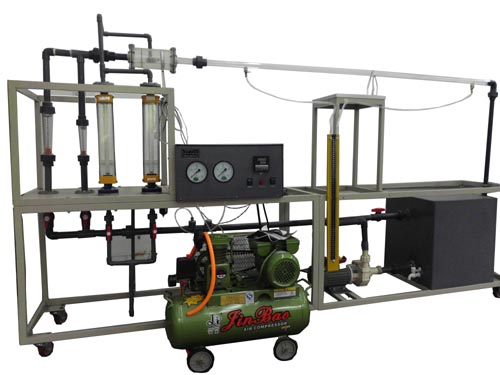

HYRGQY-1汽液兩相流實驗裝置

發布時間：2022-10-16 丨瀏覽次數：

一、主要配置：

有機玻璃管實驗段、循環管道、玻璃轉子流量計、空壓機、水泵、混合器、分離器、差壓計、壓力表、空氣減壓閥、溫度儀表、水箱、流量調節閥、不銹鋼實驗臺。


二、實驗項目：

主要用于常溫下氣-水兩相流流型遷移特性的實驗，通過調節流經實驗段的氣、水流量，使實驗段由出現典型的彈狀流，進而轉變為泡狀流，直至形成典型的環狀流。通過可視化觀察流型轉換實驗過程、記錄該工況下的工質操作參數，對于工程上流型研究有著非常重要的意義。

三、技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率1.5KW。

2、水泵參數：流量：30L/min ，揚程：20m，功率：750W

3、活塞式壓縮機：功率750W，排氣量36 L/min，工作壓力0.7MPa。

4、空氣壓力0.1～0.3Mpa，空氣流量2.5～25m3/h，水流量0.6～6m3/h。

5、有機玻璃管實驗段沿程阻力測量用±4000PaU型壓力計。

6、溫度由高精度溫度傳感器測量，高精度萬能信號輸入巡檢儀顯示。

7、外形尺寸：2500×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
