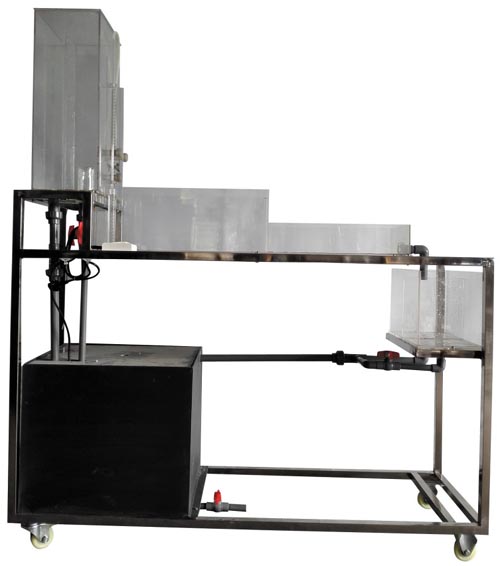

HYGZY-1自循環孔口管嘴儀

發布時間：2024-03-13 丨瀏覽次數：

一、主要配置：

實驗水箱、孔口、管嘴、測點、測壓管、蓄水箱、水泵、上水管、回水管、溢流管、供水閥、放水閥、計量水箱、刻度標尺、秒表、不銹鋼支架。


二、實驗目的：

1、掌握孔口與管嘴出流的流速系數、流量系數、側收縮系數、局部阻力系數的測量技術.

2、可做等徑孔口和管嘴在相同水深下的出流對比實驗，定性、定量試驗；并可觀察測試管嘴的負壓值。

3、演示孔口與管嘴間和不同孔口間的的出流現象.

三、技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。

2、實驗恒壓水箱：容積30L，材質透明有機玻璃，帶有穩壓溢流口。

3、孔口、管嘴類型：圓錐型管嘴、直角進口管嘴、圓角進口管嘴、銳緣小孔口，出口孔徑?12?0.15mm。

4、實驗流量:0~200ml/s；射流切換采用旋板裝置，水流不外泄。

5、靜音環保型水泵：揚程：10m，流量：12L/min，功率：90W。

6、蓄水箱，500×400×400mm，材質PVC板。

7、計量水箱：容積6L，透明有機玻璃制作，帶計量刻度。

8、測壓計由6根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

9、實驗所用的流體--水為全循環設計，充分節約水資源。

10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

11、外形尺寸：1100×500×1700mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
