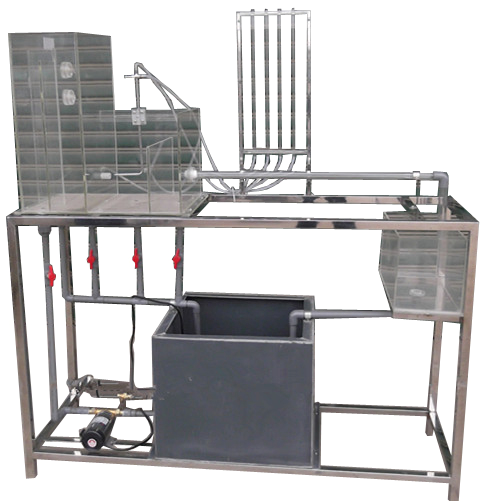

HYBTG-1畢托管流速測量實驗裝置

發布時間：2024-03-14 丨瀏覽次數：

一、主要配置：

水泵、蓄水箱、畢托管、測壓計、管嘴射流裝置、恒壓水箱、計量水箱、刻度標尺、秒表、自循環系統、不銹鋼框架。


二、實驗項目：

1、掌握畢托管測量點流速的技能。

2、了解畢托管的構造和適用性。

3、分析管嘴淹沒射流的點流速分布及點流速因數的變化規律。

三、技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。

2、采用低噪聲靜音環保型水泵，最高揚程：10m，額定流量：12L/min，功率：90W。

3、實驗水箱容積30L透明有機玻璃材質，帶有穩壓溢流口，恒壓供水箱設有水位調節機構，以改變實驗流速的大小；可測量畢托管壓差值和淹沒孔口上下游壓差值。

4、計量水箱：容積10L透明有機玻璃制作，帶計量刻度。

5、蓄水箱，500×400×400mm，材質PVC板。

6、測壓計由4根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

7、實驗流量：0～200ml/s ，畢托管適用范圍20～200cm/s，實驗流速范圍100～200cm/s。

8、實驗所用的流體-水為全循環使用設計，充分節約水資源。

9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

10、外形尺寸：1500×500×1550mm（長×寬×高），可移動式設計，帶腳輪及禁錮腳。
