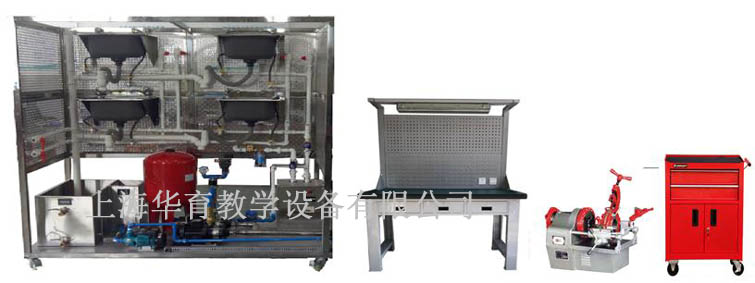

HYPS-6水泵及管道安裝操作實訓裝置

發布時間：2024-03-18 丨 瀏覽次數：

一、概述：

水泵及管安裝操作實訓設備適用于高職、中職、職高、職業培訓等各種不同類型和要求的學生或?qū)W員進行智能樓宇及物業管理中的給排水管道的安裝與設計、設備水泵的安裝、操作調試、學生能在盡可能真實環境下進行實戰操練。能供學生進行不同規格的鍍鋅白鐵管外螺紋的絞制。能供學生根據安裝規范，使用管子鉗、扳手及多種管配件，配有專用移動工具箱、操作鉗工平臺、實訓安裝平臺臺架、水泵、管件等、

學生可在實訓安裝平臺臺架上安裝管路

設計管路，并進行套絲聯接管路，水泵聯接，水箱聯接、管路試壓試驗實訓，常用管路加工工具的操作等。

二、系統構成

1、整體鋼結構鉗工臺和網孔板；

2、合虎鉗；

3、電動切管套絲機；

4、三角架壓力鉗。

5、管鉗管件

6、操作鉗工平臺

7、實訓安平臺

三、水泵及管安裝設計實訓設備各技術參數

鉗工臺外形尺寸：1500X750X800mm;

網孔板尺寸：1450X600mm；

鉗工臺材料：噴朔鋼。

電動切管套絲機功率：750W；

電壓：220V；

主軸額定轉速：26-28（r/min）；

套制螺紋范圍：1/2-4；

加工大管徑：直徑50mm；

適用范圍：消防給排水管道；

安全保護：接地保護。

實訓安裝臺架

鐵質噴朔鋼架，具有電機安裝底平臺

模擬管道安裝網孔墻

外型盡寸

1500*800*1800MM

不銹鋼水箱500*400*400MM

水泵

三相AC380V,功率：0.37KW,揚程：12m,流量：20L/min

7、變頻恒壓供水系統操作實踐

8、氣壓供水系統原理及工作流程

9、氣壓供水系統操作實踐

10、水泵水箱聯合供水系統原理及工作流程

11、水泵水箱聯合供水系統操作實踐

12、供熱/暖系統工作原理及工作流程

13、供熱/暖系統操作實踐

14、電氣設計、安裝與接線

15、變頻控制程序設計與調試

16、抄表計費程序設計

17、噴淋滅火控制程序設計
