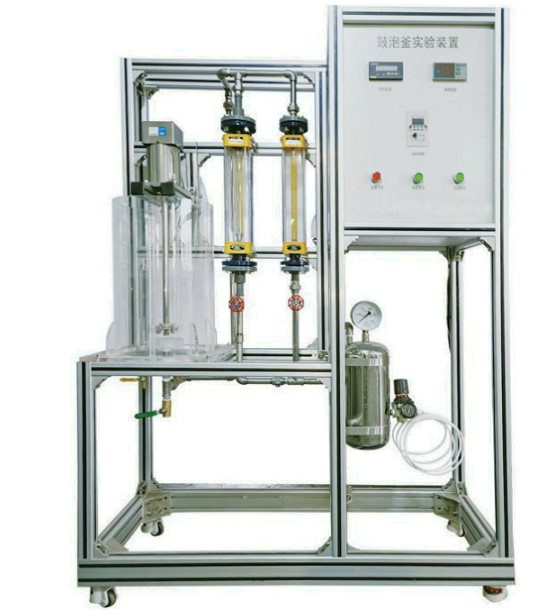

HYHGF-1鼓泡釜實驗裝置

發布時間：2021-04-11 丨瀏覽次數：

一、主要配置

主要由鼓泡釜、空壓機、流量計、攪拌器、氣體分布器、調速電機、變頻器、空氣緩沖罐、氣體調壓閥、數字顯示儀表、高品質鋁合金型材框架組成。


二、裝置功能

1、了解攪拌鼓泡釜的結構。

2、觀察鼓泡釜中氣液兩相流動狀況和分散特性。

3、通過改變進氣量和攪拌速度，測定含氣率來表征傳質狀況的變化。

三、實驗室設施

水：連接自來水接入。

電：電壓AC220V，功率1KW，標準單相三線制。

四、技術參數

1、鼓泡釜：有機玻璃制成，直徑300mm，容積20L。

2、攪拌槳采用六葉直葉式渦輪槳，其直徑與釜之比為3：1。

3、槳下設有圓形氣體分布器，氣體分布器上均勻分布直徑為1mm的小孔。

4、攪拌電機：功率120W，轉速1300r/min。

5、電機調速：變頻控制。

6、氣體流量計：轉子流量計：60-600L/h 和0.4-4.0m3/h。

7、無油靜音空壓機：功率750W，排氣量36 L/min，工作壓力0.7MPa。

8、溫度傳感器：Pt100，顯示分度0.1℃。

9、電器：接觸器、開關、漏電保護空氣開關。

10、304不銹鋼管路、管件及閥門。

11、304不銹鋼儀表柜：內外雙面噴塑。

12、外形尺寸：1200×500×1700mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
