產品中心一、主要特點
被調參數囊括了流量、壓力、液位、溫度四大熱工參數系統除了改變調節器的設定值作階躍擾動外,還可在對象中通過電磁閥和手操作閥制造各種擾動一個被調參數可用不同動力源、不同的執行器、不同的工藝線路下可演變成多種調節回路,以利于討論、比較各種調節方案的優劣能進行多變量控制系統及特定過程控制系統實驗能夠完成鍋爐汽包虛假水位特性實驗以及分段過熱控制系統實驗.
二、技術性能
輸入電壓:三相五線制380V±10% 50Hz
輸入電流:10A
工作環境:環境溫度-5℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
三、系統組成
一)對象系統的結構及組成

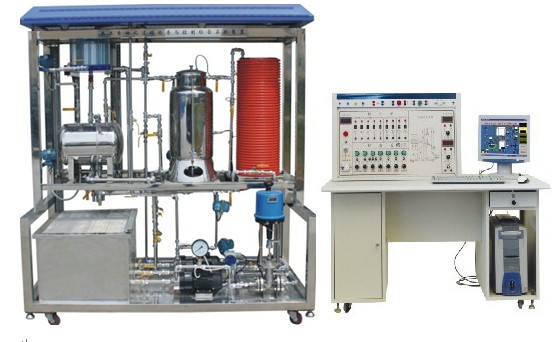

實驗對象系統包含有:不銹鋼儲水箱;上水箱為有機玻璃圓筒型水箱;下水箱為不銹鋼鍋爐汽包;三相3kW電加熱鍋爐(由不銹鋼鍋爐內膽加溫筒和封閉式外循環不銹鋼冷卻鍋爐夾套構成);鋁塑盤管等組成。
二)系統動力系統有三套:一套由單相不銹鋼磁力驅動泵、電動調節閥、電磁閥、渦輪流量計等組成;一套由三相不銹鋼磁力驅動泵(變頻);另一套由三相不銹鋼磁力驅動泵(變頻)、渦輪流量計等組成。
整套對象系統完全由不銹鋼材料制造,包括對象框架、管道、底板。對象系統中的各類檢測變送及執行裝置擴散硅壓力變送器兩只:分別檢測上水箱、鍋爐汽包液位,渦輪流量計三只:分別檢測兩條動力支路及盤管出水口的流量,Pt100熱電阻溫度傳感器六只:分別用來檢測鍋爐內膽、鍋爐夾套、盤管(三只)及上水箱出水口水溫。執行器:包含電磁閥、電動調節閥各一個單相不銹鋼磁力驅動泵、三相不銹鋼磁力驅動泵(2臺)以及三相電加熱管。
四、實驗項目
本裝置能完成如下實驗項目內容:
過程控制系統組成認識實驗
過程控制及檢測裝置硬件結構組成認識
傳感器的校正(零點遷移與量程調整)
單容水箱特性測試實驗
鍋爐汽包虛假水位特性測試
雙容水箱特性測試實驗
單回路控制系統實驗
上水箱(或下水箱)液位的定值控制實驗
雙容水箱液位的定值控制實驗
鍋爐內膽靜態水溫的定值控制實驗
鍋爐內膽動態水溫的定值控制實驗
鍋爐夾套水溫的定值控制實驗
電動閥支路流量的定值控制實驗
變頻調速磁力泵支路流量的定值控制實驗
