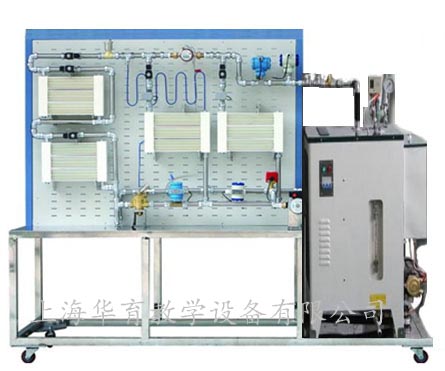

HYZQGN-2 蒸汽供暖循環系統綜合實訓裝置

發布時間:2020-09-05 丨 瀏覽次數:

“蒸汽供暖循環系統綜合實訓裝置” 以可編程控制器PLC為控制核心,上位機組態軟件作為監控界面,實時顯示工作狀態與運行參數。系統主要由電蒸汽鍋爐、供熱管道和散熱片三個基本部分組成,并設有膨脹水箱、凝結水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、疏水閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備,可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學校空調工程專業、供熱通風和建筑專業等相關課程的教學實訓。


二、技術性能

1.輸入電源:三相四線~380V±10% 50Hz

2.工作環境:溫度-10℃~+40℃;相對濕度<85%(25℃) 海拔<4000m

3.裝置容量:<10kVA

4.設有電壓型漏電保護、電流型漏電保護、接地保護,安全符合相關國家標準

三、系統配置

1.實訓臺

實訓臺采用不銹鋼拼合結構,整個供暖系統布置在網孔板上。

2.蒸汽供暖系統

系統由電蒸汽鍋爐、供熱管道、散熱片、膨脹水箱、凝結水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、疏水閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。

主要設備的技術參數如下:

(1)電蒸汽鍋爐

加熱器功率:9kW

蒸汽溫度:170℃

額定蒸汽壓力:0.7MPa

額定蒸發量:12kg/h

(2)膨脹水箱

采用不銹鋼材料制成,配有信號管(用于監測水箱內的水位)

(3)小型熱水泵

額定功率:95W

額定揚程:6m

額定流量:1.08m3/h

3.控制柜

鐵質雙層亞光密紋噴塑結構,結構堅固。前門采用透明設計,可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。

4、一體化智能故障考核軟件

提供故障設置和考核系統,可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。

四、實訓項目

1.掌握蒸汽供暖系統的形式、特點及管網與用戶的連接方式

2.蒸汽供暖系統的安裝與調試

3.蒸汽供暖用戶熱計量計算

4.熱力工況調節實訓

5.PLC可編程控制器編程及調試

6.組態軟件的應用
