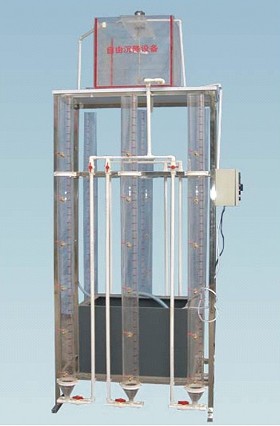

HYEP-P10B型 酸性廢水中和柱實驗裝置

發布時間：2025-03-17 丨 瀏覽次數：

一、產品概況

本裝置為酸性廢水過濾中和法教學與工藝研究平臺，專為探究低濃度含酸廢水（≤4%）中和處理機理設計。集成4組透明有機玻璃中和柱（φ100×2000mm），支持多變量對比實驗（濾率/酸濃度/pH關系），可精準測定濾料消耗量與中和效率，為工業廢水處理工藝設計提供關鍵參數。裝置符合《HJ 2026-2013 酸性廢水處理工程技術規范》，適配環境工程課程實驗與工業預處理工藝驗證。

其核心功能是通過中和反應，將酸性廢水中的氫離子去除，使廢水 pH 值達到排放標準或滿足后續處理工序要求。該設備的工作原理基于酸堿中和反應，當酸性廢水流入中和柱時，與填充在柱內的堿性中和劑（如石灰石、白云石等）充分接觸，發生化學反應，酸性廢水被中和。中和柱通常采用柱狀結構，內部裝填有特定粒徑和活性的中和濾料，確保廢水與中和劑能夠充分接觸，反應高效進行。這種設計不僅能夠有效處理酸性廢水，還具有占地面積小、操作簡便、運行成本低等優點，適用于多種工業場景及小型污水處理設施。

主要技術亮點：

①　多柱并聯設計：4組獨立中和柱支持同步對照實驗，提升數據可靠性；φ100mm標準柱徑適配工業濾柱縮比模型（相似比1:5~1:10）。

②　工業級耐腐配置：304不銹鋼泵+UPVC管路耐受pH≤3酸性環境；有機玻璃柱體抗沖擊（壁厚6mm，透光率≥92%）

③　教學友好性：透明柱體實時觀測濾料消耗與水流分布；模塊化結構支持快速更換濾料（單柱裝卸≤5分鐘）

二、主要參數和配置

類別 規格/說明

核心

參數 - 處理量：0.2~0.35m3/h（多柱并聯）

- 裝置外形尺寸：1000mm×700mm×2300mm

- 中和柱尺寸：φ100×2000mm×4根（透明有機玻璃）

- 工作環境：5~40℃

- 電源：AC220V±10%/300W，單相三線制

- 安全防護：接地+漏電（≤30mA）+過流保護

標準

配置 1. 核心單元：

- 酸性廢水中和柱×4（含布水系統+濾料層）

- 原水箱：PP板材質（500×350×500mm，帶攪拌電機）

2. 動力系統：

- 防腐潛水泵：304不銹鋼（0.5m3/h流量/5m揚程）

- UPVC管路系統

3. 控制單元：

- 電控箱（含漏保+電壓表+帶鎖按鈕等）

- 移動式不銹鋼或鋁型材臺架（配萬向輪帶鎖止）

擴展

功能 支持增配：

- 在線pH/流量同步監測系統

- 恒溫循環裝置（控溫5~40℃）

- 數據采集模塊（支持Excel導出）

三、應用場景

1、教學

環境工程實驗課：濾率-pH關系曲線繪制、中和反應動力學驗證

工程實訓：多柱對比實驗（酸濃度/濾料類型影響分析）

2、科研

濾料效率優化研究（粒徑/材質/填充率變量控制）

復雜酸性廢水（含懸浮物）中和工藝適應性測試

3、企業

廢水處理站工藝參數標定（如礦山/電鍍廢水）

環保設備選型驗證（濾柱承壓與耐腐蝕性能評估）
