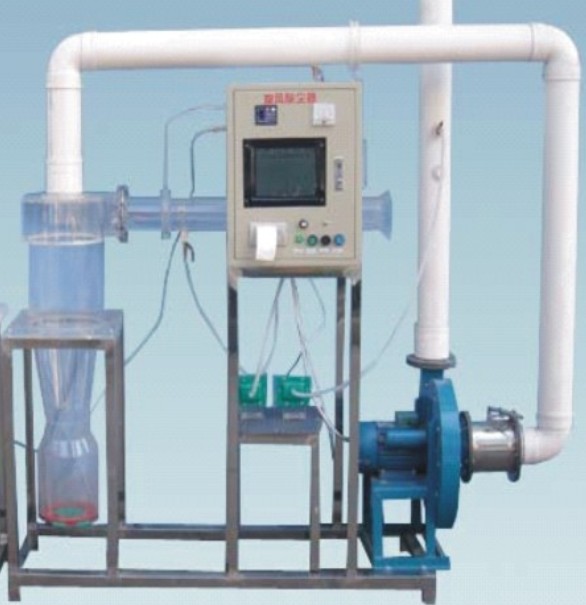

HYEP-Q5-I型旋風除塵器

發布時間:2025-03-28 丨 瀏覽次數:

一、產品概況

專為離心分離技術研究設計的教學與科研設備,基于旋風除塵原理,模擬工業粉塵捕集過程,支持氣流動力學分析、除塵效率優化及壓損動態研究。

設備采用透明有機玻璃結構,直觀展示氣流渦旋與粉塵分離軌跡,適用于高溫煙氣凈化教學演示、除塵機理研究及企業工藝參數驗證。

技術亮點:

① 可視化設計:透明有機玻璃除塵器,實時觀測離心力分離動態與粉塵沉降路徑;

② 精準調控:變頻風機調節風量(300-700m3/h),U形壓力計監測壓損(<2000Pa);

③ 安全防護:三重電氣保護(接地/漏電/過流)+阻燃線槽,符合電氣安全標準;

④ 模塊化結構:箱式氣塵混合器+可拆卸管路,支持快速更換實驗模塊。

核心原理:

含塵氣體切向進入旋風除塵器,高速旋轉形成離心力場,粉塵顆粒因慣性分離至壁面,潔凈氣體由中心管排出。


二、主要參數及規格

類別 規格/說明

核心參數 - 處理風量:300~700m3/h

- 除塵效率:70%~80%

- 壓損范圍:<2000Pa

- 適用粉塵濃度:<50g/m3

- 裝置尺寸:2000×500×1600mm

- 電源:AC220V/1600W

標準配置 1. 除塵系統:透明有機玻璃旋風除塵器(含卸灰裝置)

2. 氣路系統:離心風機(1.1kW)+變頻器+箱式靜態混合器

3. 監測模塊:粉塵加料裝置+U形壓力計+測壓環×2(含軟管)

4. 控制單元:電控箱(漏電保護/自鎖開關)+環保阻燃線槽

5. 框架:不銹鋼或鋁型材實驗臺(帶萬向輪鎖止)

擴展功能 選配:

- 在線粉塵濃度監測儀(0-100g/m3,±2%精度)

- 激光粒子成像測速系統(PIV)

- 數據采集系統(記錄風量、壓損、效率等參數)

三、應用場景

1. 教學

基礎實驗:旋風除塵效率與入口風速(10-25m/s)關聯性驗證;

動態演示:觀測粉塵分離軌跡,解析離心力作用機制;

安全實訓:高粉塵濃度工況操作規范與設備維護演練。

2. 科研

結構優化:研究旋風管直徑與錐體角度對臨界分離粒徑(dc50)的影響;

材料測試:對比金屬/陶瓷內襯的耐磨性與高溫耐受性(最高500℃);

流場模擬:聯用CFD軟件驗證實驗數據,優化氣流分配均勻性。

3. 企業

工藝驗證:燃煤鍋爐/木工車間粉塵處理系統小試;

能效對標:分析旋風除塵與布袋除塵的噸處理成本(能耗/維護費用);

員工培訓:模擬粉塵堵塞工況,演練清灰操作與壓損調控策略。
