HY-QC280軍用汽車空調系統實訓臺

發布時間：2025-04-06 丨 瀏覽次數：

一、產品簡介

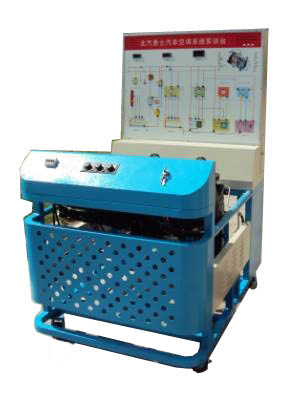

       軍用車輛空調系統實訓臺設備以軍用柴油重型汽車空調系統為基礎。將空調系統各總成按照原車布局安裝到實訓臺上，配置相關電控系統、傳感器與執行器等配件，使之成為一個與真車性能一樣的空調實訓臺，并能動態演示空調系統各種工況。充分展示空調系統的結構組成與連接關系，通過檢測面板可以測量電路系統的各種數據。外接高低壓管路接口，隨時可以進行抽真空、補充冷媒、檢測系統壓力等操作。高清圖文面板，噴繪系統原理圖、電路圖。同時還具備考核功能，可實時掌握學每個員階段性的學習情況。適用于各種汽車培訓機構。能夠滿足各類院校及司訓機構對空調系統的理論和實踐相結合的教學需要。本實訓臺功能強大、操作簡單、性能可靠。

二、結構組成

汽車部件：空調泵、冷凝器、熱交換器、蒸發箱、溫度傳感器、干燥瓶、電子扇、控制開關、、熱水箱、熱水箱水位與溫度顯示單元，加熱器、循環泵、溫度控制單元、溫度設定系統等。

設備臺架：一體式設備臺架，數據檢測面板，高清電路原理圖、實物安裝區、設備故障設置區、檢測儀器放置區、設備控制臺、考核系統、系統高低壓力表、驅動電機、開關電源、控制機構、空氣開關、萬向腳輪等組成。配套設備使用說明，實訓指導資料、產品合格證、保修卡。

三、實訓項目：

空調系統的零部件認知了解實訓；

空調系統的結構組成與連接關系實訓；

空調電路系統的數據測量實訓；

空調的使用及操作實訓；

空調系統制冷過程的演示與工作原理實訓；

壓縮機工作運行的必要條件實訓；

散熱系統的工作原理與數據測量實訓

空調的冷媒排放，抽空，加注實訓

空調的管路拆裝、連接接實訓。

空調系統的高低壓力的檢測及故障判斷

四、主要功能

1、展示功能：各相關系統按真車位置布局，能直觀展示汽車空調系統的結構組成、連接關系和高低壓系統的閉環原理。

2、運行功能：能正常演示空調系統動、靜態及各種工況，包含出風模式調節、風速調節、內外循環調節、AC制冷控制等操作。 真實的演示空調系統的各種工作狀態和工作原理。

3、顯示功能：高低壓側系統壓力表，實時顯示高壓側、低壓側的壓力實際值。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。

4、識圖功能：面板繪有高清晰度彩色電路原理圖。（與原廠電路圖相對應）， 為學員提供汽車空調電路的識圖、讀圖、畫圖的學習過程。

5、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞線束的情況下,隨意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化。還可以通過檢測端子測量元件的電壓,電阻,電流,波形等數據。實時了解各個元件的工作狀態。

6、信號模擬功能：信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。

7、故障設置系統：在臺架的隱秘處，設有故障設置系統，根據設備實際運行的特點，設置多個故障點，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。

配套智能考核系統。該系統分為兩種模式，數字鍵盤故障設置系統和無線網絡智能化故障設置系統。數字鍵盤故障設置系統采用0-9數字鍵盤，輸入故障代碼數字后既可完成故障設置，顯示故障代碼，可以任意設置故障；

智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分?jǐn)?shù)自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。該系統可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等考核操作。

8、安全防護功能：電源入口首先采用內置保險管的安裝方式，實現過流保護。然后是電源總開關，設備不使用時，斷開連接。保證安全。設備的兩側帶安裝帶有散熱孔的防護板。防止學員手腳等伸入旋轉部件中。

五、制作工藝

1、臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。

2、控制臺，臺面為圓弧型1000×220mm，分別安裝空氣開關、空調控制面板。

3、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為二開門設計（850×470mm），可以全部打開，方便維修保養。

4、設備的頂端為面板名稱標牌，采用獨立式，與檢測面區分開來。美觀大方。

5、檢測面板下方帶有萬用表或解碼器等設備放置臺(1000×100mm)，方便測量。

檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。

6、設備的兩側安裝帶孔防護板，防止學員手腳等伸入旋轉部件中。保證教學安全。

7、檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。

8、設備側面帶有故障考核系統，并帶有鑰匙鎖，防止學院隨意操作。

9、設備腳輪方便移動，并能隨時鎖止，保證教學安全。

六、技術參數：

外形尺寸：1400*1000*1780

重    量：150KG

工作溫度：± 50

動力電源：AC380V

驅動電機：380V/1.5KW

系統電源：AC220V/DC12V
