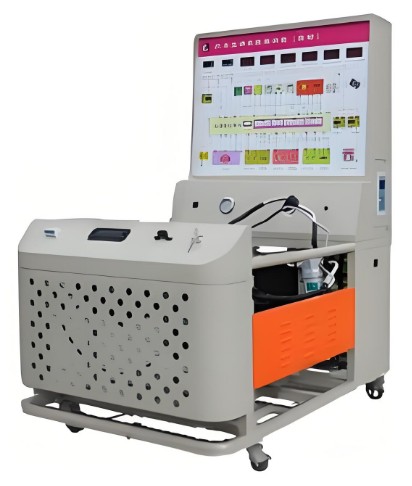

HY-QC282豪沃1167軍車空調系實訓臺

發布時間：2025-04-07 丨 瀏覽次數：

一、結構組成

中國重汽豪沃1167軍車自動空調系統零部件：空調泵、冷凝器、蒸發箱、各種溫度傳感器、執行器控制機構、干燥瓶、電子扇、控制開關、電控單元、設備臺架：一體式設備臺架，數據檢測面板，高清電路原理圖、實物安裝區、設備故障設置區、檢測儀器放置區、設備控制臺、考核系統、系統高低壓力表、驅動電機、開關電源、控制機構、空氣開關、萬向腳輪等組成。配套設備使用說明，實訓指導資料、產品合格證、保修卡。

二、實訓項目：

豪沃軍車自動空調系統的零部件認知了解實訓；

豪沃軍車自動空調系統的結構組成與連接關系實訓；

豪沃軍車自動空調電路系統的數據測量實訓；

豪沃軍車自動空調電控系統的故障診斷與排除實訓；

豪沃軍車自動空調的使用及操作實訓；

豪沃軍車自動空調系統制冷過程的演示與工作原理實訓；

豪沃軍車自動空調傳感器的工作原理、電路分析、元件測量等實訓；

豪沃軍車自動空調執行器的工作原理、電路分析、原件測量等實訓；

豪沃軍車自動空調電控單元的工作原理及控制理論的實訓；

豪沃軍車壓縮機工作運行的必要條件實訓；

豪沃軍車自動空調的冷媒排放，抽空，加注實訓

豪沃軍車自動空調的管路拆裝、連接接實訓。

豪沃軍車自動空調系統的高低壓力的檢測及故障判斷

三、主要功能

1、展示功能：各相關系統按真車位置布局，能直觀展示汽車空調系統的結構組成、連接關系和高低壓系統的閉環原理。

2、運行功能：能正常演示空調系統動、靜態及各種工況，包含出風模式調節、風速調節、內外循環調節、AC制冷控制等操作。 真實的演示空調系統的各種工作狀態和工作原理。

3、顯示功能：高低壓側系統壓力表，實時顯示高壓側、低壓側的壓力實際值。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。

4、識圖功能：面板繪有高清晰度彩色電路原理圖。（與原廠電路圖相對應）， 為學員提供汽車空調電路的識圖、讀圖、畫圖的學習過程。

5、自診斷功能：配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對空調電腦電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、元件測試、等；

6、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞線束的情況下,隨意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化。還可以通過檢測端子測量元件的電壓,電阻,電流,波形等數據。實時了解各個元件的工作狀態。

7、信號模擬功能：信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。

8、故障設置系統：在臺架的隱秘處，設有故障設置系統，根據設備實際運行的特點，設置多個故障點，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。

9、安全防護功能：電源入口首先采用內置保險管的安裝方式，實現過流保護。然后是電源總開關，設備不使用時，斷開連接。保證安全。設備的兩側帶安裝帶有散熱孔的防護板。防止學員手腳等伸入旋轉部件中。

四、制作工藝

1、臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。

2、控制臺，臺面為圓弧型1000×220mm，分別安裝空氣開關、空調控制面板、診斷座等。

3、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為二開門設計（850×470mm），可以全部打開，方便維修保養。

4、設備的頂端為面板名稱標牌，采用獨立式，與檢測面區分開來。美觀大方。

5、檢測面板下方帶有萬用表或解碼器等設備放置臺(1000×100mm)，方便測量。

檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。

6、設備的兩側安裝帶孔防護板，防止學員手腳等伸入旋轉部件中。保證教學安全。

7、檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。

8、設備側面帶有故障考核系統，并帶有鑰匙鎖，防止學院隨意操作。

9、設備腳輪方便移動，并能隨時鎖止，保證教學安全。

五、技術參數：

外形尺寸：1400×1000×1760mm

重    量：150KG

工作溫度：± 50

動力電源：AC380V

驅動電機：220V/2.2KW

系統電源：AC220V/DC12V

車   系：中國重汽

適用車型：豪沃1167

系統類別：自動
