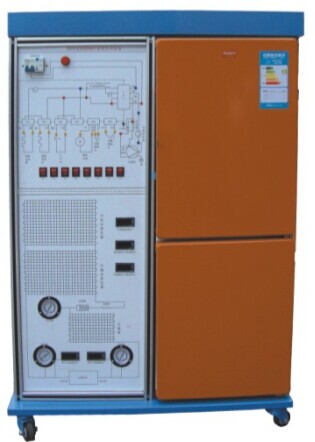

HY-9921Q型 冰箱技能實訓考核裝置

發布時間：2020-09-22 丨 瀏覽次數：

一、概述：

“ 雙門電冰箱綜合實訓考核裝置 ” 是為大中專院校的制冷專業、家電維修專業、各技能培訓及國家職業技能鑒定部門開發設計的，該裝置集制冷、電氣控制、故障模擬于一體，產訓裝置全理布局，具有綜合性、直觀性、開放性及應用性很強的教學實訓及考核平臺，讓學生掌握直冷 / 間冷式電冰箱的結構、原理及特點。

二、特點：

1、實訓裝置直觀展示了直冷／間冷式冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

2、整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整，結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。

3、系統采用真實的制冷機組(壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等)

4、裝置設有直冷式／間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。

5、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。

三、技術參數：

1、輸入電源：?jiǎn)蜗嗳€AC220V±10％ 0Hz

2、裝置容量：<0．2KVA

3、外形尺寸：600×600×1700mm

4、制冷劑類型：R12

5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓項目：

1.用工具的操作

2.冷系統管件焊接

3.制冷系統試壓及檢漏

4.制冷系統抽真空及充注制冷劑

5.電冰箱電氣線路器件的認識和測量

6.直冷式電冰箱電氣控制線路接線及系統運行

7.間冷式電冰箱電氣控制線路接線及系統運行

8.直冷式電冰箱維修實訓及故障分析

9.間冷式電冰箱維修產訓及故障分析
