變頻調速技術實訓裝置

發布時間：2020-10-15 丨 瀏覽次數：

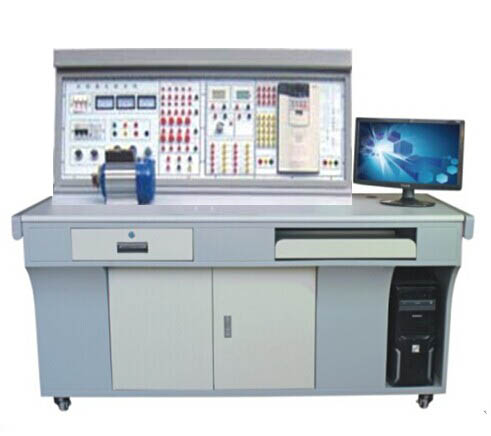

HYX-1型 變頻調速技術實訓裝置

一、概述

　　 本裝置是在總結當前變頻調速實訓教學設備的基礎上，推出的一款的變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了的操作平臺。變頻器選用應用廣泛的三菱 FR-A540-0.75K 變頻器（用戶也可選用其它品牌的變頻器，價格另議），帶有 RS485 通信接口。實訓臺可完成 “ 變頻調速技術 ” 課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。

二、技術性能

1. 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz

2 . 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ )

3 . 裝置容量：＜ 0.5KVA

4 . 重 量：＜ 110Kg

5 . 外形尺寸： 1600mm × 750mm × 1300mm

6 . 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置組成

實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量 / 模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1 . 交流電源控制單元

三相四線 380V 交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。

提供三相四線 380V 、單相 220V 電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2 . 直流電源、直流電壓 / 電流表、邏輯輸出及指示等

直流電壓： 0 ～ 10V 可調輸出；直流電流： 4 ～ 20mA ；直流數字電壓表 / 電流表；電壓表量程 0 ～ 200V 、輸入阻抗為 10M Ω 、精度 0.5 級；電流表量程 0 ～ 200 mA 、精度 0.5 級；同時設點動、自鎖按鈕、邏輯開關、直流 24V 繼電器、 1K 電位器。

3 . 繼電接觸實訓組件

提供交流接觸器 3 只、時間繼電器 1 只，以上器件所有端子均已引至面板上，完全由操作者自由 布線，實訓特點明顯。

4 . 變頻器實訓模塊

裝置采用三菱 FR-A740-0.75K 高性能變頻器，三相 380V 交流供電，內置 EMC 濾波器，輸出功率 0.75KW 。集成 RS485 通訊接口，具有 V/F 控制、無傳感器矢量速度 / 轉矩控制、閉環高精度轉矩 / 速度 / 位置控制等工作模式；集成 12 路數字量輸入 /9 路數字量輸出， 3 路模擬量輸入 /2 路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。

變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。

（二）三相鼠籠異步電機：交流 380V/△

（三）電機導軌及光電編碼器一套

（四）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

四、實訓項目

繼電接觸控制實訓

1 . 三相異步電動機點動控制和自鎖控制

2. 三相異步電動機 Y/ △ 換接啟動控制

3. 三相異步電動機聯鎖正反轉控制

4. 三相異步電動機延時正反轉控制

變頻控制實訓

5 . 變頻器功能參數設置與操作

6. 變頻器報警與保護功能

7. 多段速度選擇變頻調速

8. 外部端子點動控制

9. 外部端子遙控控制

10. 控制電機運行時間操作

11. 控制電機正反轉運動控制

12. 電壓 / 電流監視器信號輸出及顯示

13. 瞬間停電變頻器參數設定

14. 外部模擬量（電壓 / 電流）變頻調速

15. 基于變頻調速的 RS485 通信

16. 基于三角波的變頻調速控制

17. 三相異步電機的變頻調速

18. 變頻恒壓供水模擬控制

19. 刨床模擬控制（多段速選擇）

MCGS 組態監控

20 . 直線加減速控制及顯示

21. 基于三角波的變頻調速控制實時曲線

22. 三相異步電機的變頻調速實時曲線

23. 三相異步電機變頻調速時電壓、電流、功率、轉速實時采集顯示

基于 RS485 的 MCGS 工控組態網絡通訊實訓
