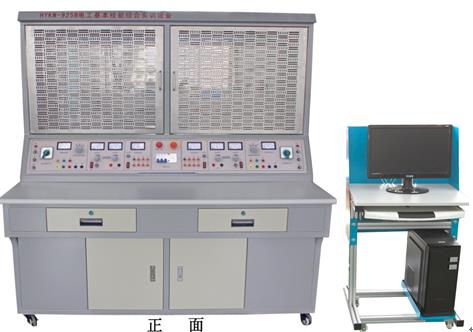

HYWK-925C 電工基本技能綜合實訓裝置
一、概述
電工基本技能綜合實訓裝置由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。
4、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
5、多功能網板部分：多功能網孔板采用“門框式”設計，主體采用2mm厚的不銹鋼板加工成型，網孔采用改進型“橫二豎六”橢圓長孔加工。
6、采用國產正品正泰元器件。
三、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1690mm
四、實訓臺配置
1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、 每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、每組提供一路恒流穩壓電源，電壓0-30V，電流0~3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
5、提供～220V插座（含三孔、兩孔）各4只（16A），為外部儀器、電腦等提供工作電源。
6、提供低壓直流穩壓電源：+5V，±12V、+24V，具有短路保護功能。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有全封閉元件儲存柜。
（二）實訓組件
1、PLC主機
配西門子S7-200 CPU226主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），擴展模塊EM223(16路數字量輸入，16路數字量輸出), 擴展模塊EM221(16路數字量輸入), 擴展模塊EM221(8路數字量輸入),RS-485通訊口，PC/PPI通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
（1）PLC仿真實訓軟件一套
a．通過PLASH虛擬環境實時顯示PLC的運行狀態
b．可以實現PLC虛擬接線，并對接線進行錯誤檢查
c．PLC編程訓練、PLC程序編寫測試等功能
d．實現PLC運行模擬，對錯誤程序進行檢查
（2）工控組態軟件一套
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
2、實訓元件見配置清單
五、設備配置清單（來電索取）
六、實訓項目
（一）電工部分：
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制 13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
（二）PLC綜合實訓項目
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
（2）PLC高級技能實訓（設計、安裝、調試及檢修）
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機降壓啟動控制
4.PLC控制的三相異步電動機能耗制動控制
(三)變頻器實訓項目
1、變頻器功能參數設置與操作
2、變頻器報警與保護功能
3、外部端子點動控制
4、變頻器控制電機正反轉
5、多段速度選擇變頻調速 6、 變頻器無級調速
7、基于外部模擬量(電壓/電流）控制方式的變頻調速
8、PLC控制變頻器外部端子的電機正反轉
9、PLC控制變頻器外部端子的電機運行時間控制
10、基于PLC數字量控制方式的多段速
