電子工藝創新實訓臺

發布時間：2020-12-11 丨 瀏覽次數：

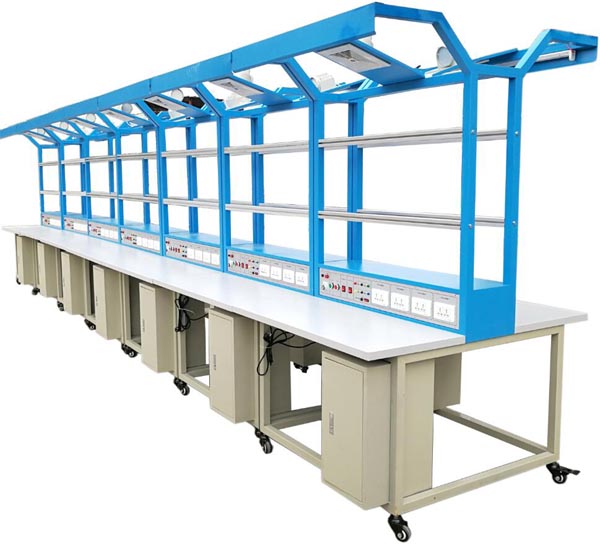

HYGY-80C  電子工藝創新實訓臺

 一、基本配置：

電子生產流水線設備實訓裝置由實訓臺、電源柜、線路板、元件包、工具套件、模塊等組成。

1.輸入電源：單相三線220V±10% 50Hz；   2.工作環境：溫度-10℃-+40℃  相對濕度＜85%(25℃) 海拔＜4000m；

3.裝置容量：＜500VA；4.外形尺寸：1200mm×1300mm×2000mm （雙人座）；

5.實訓桌臺面下設置抽屜與小柜子；

6.實訓桌中部設置插座、可調交流電源與直流電源輸出層；儀器放置層（凈空長度1150mm，寬度400mm）；工藝圖紙看板層；

7.實訓桌頂部設置電風扇與日光燈；8.實訓桌可自由拆卸，方便搬運與安裝。

二、參數（每兩工位配置）

1、鋼質實訓臺：防火、防水、耐高壓。每工位設置開關控制輸出電源，具有漏電保護、過壓過流保護、短路保護等；

2、頂吸電風扇、LED燈管2套；

3、看板2張；

4、交流電源 ：一組可調3-24V交流電源，帶過載、短路保護；

5、直流電源：一組±5V、±12V、±15V開關穩壓直流電源；可調直流電源0-30V/2A；可調4-200mＡ直流電流源。均帶有過載、短路保護功能。；

6、三芯雙聯暗插座：220V、10A（可插兩線插頭）6個；

7、數字式直流電壓表：自動測量0-200V；數字式直流電流表：自動測量0-1000mA

數字式交流電壓表：自動測量0-200V；數字式交流電流表：自動測量0-1000mA

8.鋼質架子:方管。

9.抽屜長×寬×高：不小于600×500×200mm(凈空) 2個； 小柜子（柜內設置可調節高度的活動隔板分層）長×寬×高：不小于350*500*500mm(凈空)2個；

10.綠色防靜電桌墊2張。

11.每工位配 OTL功率放大電路、多路搶答器、聲光雙控節電燈、光控音樂門鈴、編碼電子鎖電路、LED數字鐘套件各一套。
