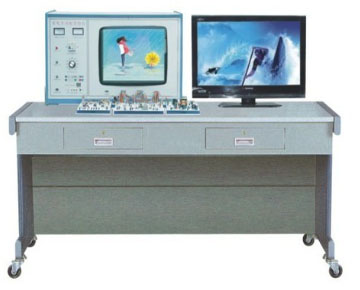

HY-99H  家用電器音視頻培訓考核設備

一、概述

      家用電器音視頻培訓考核設備，吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能力。

二、技術指示

1、工作電源：AC220V±10%50Hz

2、外形尺寸：138高×80寬×160長cm

3、整機功率：＜0.5KVA

4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。

三、功能

彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。

1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。

2、I2C總線控制單片彩色電視機，是數字控制技術，開機關機為拉幕式，各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AFC、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。

四、實驗臺主要配置

1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。

2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。

3、彩色信號發生即信號源1臺。

4、25寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器2只。

5、上海精益FM-500型指針萬用表1臺。

6、數字萬用表：890B+  1只

7、工具套件：剝線鉗、尖嘴鉗、鑷子、無感起子一套等

五、功能與實驗

1、三洋單片彩電（I2C總線控制）

2、32寸液晶電視機

六、全透明單元板配置

1、彩色電視機行輸出電路單元一塊

2、彩色電視機開關電源電路單元一塊

3、I2C總線控制高頻頭、遙控、中放、解碼、亮度電路單元一塊

4、I2C總線控制輸出電路單元一塊

5、I2C總線控制視放電路單元一塊

6、枕形效整電路單元一塊

7、32寸液晶電視機一臺

七、I2C總線控制三羊單片彩色電視機高頻頭中放、電腦控制解碼，行場掃描電路單元、光耦開關電源

八、實訓項目:

1  無AV視頻信號實驗

2  無音頻信號實驗

3  有雪花無圖像無伴音實驗

4   無圖像或圖像實驗

5   L波段無圖無聲實驗

6   H波段收不到臺實驗

7   U波段收不到臺實驗

8   不能搜臺或搜不到臺實驗

9   電腦不工作實驗

10   缺R基色實驗

11   缺G基色實驗

12   缺B基色實驗

13   行不工作實驗

14   無字符顯示實驗

15   ABL電路實驗

16   無字符顯示實驗

17   水平亮線實驗

18   遙控接收失靈實驗

19   DATA、CLOCK電路實驗

20　無伴音實驗

21　正機不工作實驗

22　水平亮線實驗

23　圖象扭曲實驗

九：液晶電視實訓項目：

1.理解液晶電視中各主要元器件的基本結構及基本工作原理

2.認識液晶電視機各主要單元電路的組成，理解其基本的工作原理

3.電子調諧器的測量與分析

4.遙控及本機鍵盤控制測量與分析

5.視頻信號處理流程測量與分析

6.音頻信號處理流程測量與分析

7.AD模數轉換控制測量與分析

8.開關穩壓電路測量與分析

9.逆變器背光驅動電路測量與分析
