HYW-81F維修電工動力線路及儀表照明實訓裝置

發布時間：2023-11-14 丨 瀏覽次數：

　　一、概述

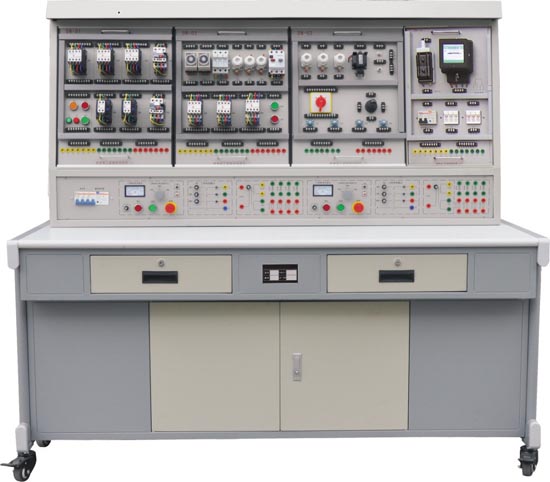

　　維修電工電氣控制及儀表照明實訓考核裝置主要由實訓桌、網孔板、實訓元器件(也可自購)組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

　　二、特點

　　1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目(增購元器件即可增加相應實訓項目)。

　　2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

　　3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。

　　4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

　　三、技術性能

　　1、輸入電源：三相四線制～380V±10% 50Hz

　　2、溫度：-5℃～+40℃，相對濕度<85%(25℃)

　　3、裝置容量：<1.5KVA

　　4、外形尺寸：1600mm×750mm×1690mm

　　四、實訓臺配置

　　1、公共部有：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。

　　2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。

　　3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。

　　4、每組提供一路恒流穩壓電源，電壓0-30V，電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。

　　5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。

　　五、參考實訓項目

　　1.電工布線工藝實訓

　　2.兩個開關控制一盞燈線路訓練

　　3.聲控開關控制白熾電路訓練

　　4.二地控制一盞燈電路訓練

　　5.三地控制一盞燈電路訓練

　　6.日光燈線路接線訓練

　　7.單相電度表直接安裝接線

　　8.單相電度表經電流互感器安裝接線

　　9.室內照明電路安裝訓練

　　10.配電板安裝訓練

　　11.交流負載電功率的測量

　　12.三相異步電動機直接啟動控制

　　13.三相異步電動機接觸器點動控制線路

　　14.三相異步電動機接觸器自鎖控制線路

　　15.三相異步電動機Y/△自動控制線路

　　16.用倒順開關控制三相異步電動機正反轉線路

　　17.接觸器聯鎖的正反轉控制線路

　　18.按鈕聯鎖的三相異步電動機正反轉按鈕線路

　　19.雙重聯鎖的三相異步電動機正反轉按鈕線路

　　20.三相異步電動機多地控制

　　21.工作臺自動往返控制線路

　　22.三相異步電動機串電阻降壓啟動控制線路

　　23.三相異步電動機能耗制動控制線路

　　六、參考實訓項目所需元器件清單(每組配備清單)
