拖拉機發動機實訓臺

發布時間：2020-12-18 丨 瀏覽次數：

HYTLJF-1   拖拉機發動機實訓臺

一．產品簡介

       本拖拉機發動機實訓臺以ZS195柴油發動機總成及運行附件為主體部件，發動機可起動運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示拖拉機柴油發動機結構與原理及工作過程。本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。

二．主要功能

1．拖拉機柴油發動機理論和維修實訓的教學實訓。

2．拖拉機柴油發動機模塊各單元教學實訓。

3．拖拉機職業技能的鑒定考核。

4．結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等實訓功能。

三．結構組成

ZS195發動機總成、儀表、發動機起動運行所有相關的原車附件、故障模擬考核和排除系統、原理圖板及檢測端子、90AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、散熱系統、臺架操作說明書、實驗指導書等附件。

安裝數字顯示表顯示參數、帶鎖止萬向的腳輪、兩側圓形鋼管護手、臺架高溫及轉動等部位加裝防護裝置。

四．功能特點

1．發動機正常起動運行、發動機各模擬運行工況正常（包含：怠速、加速、減速工況等）。

2．故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障。

3．電壓表實時顯示參數數據的變化。

4．實訓臺面板上繪有原車一致的彩色噴繪柴油發動機系統原理圖，1.5mm冷板直接噴繪彩色原理圖，學員可直觀對照原理圖和系統實物，認識和分析柴油發動機系統的工作原理。

6．實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測柴油發動機電路系統各端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。

7．實訓臺加裝蓄電池的電源總開關等安全保護裝置。

8．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。五．外形與顏色

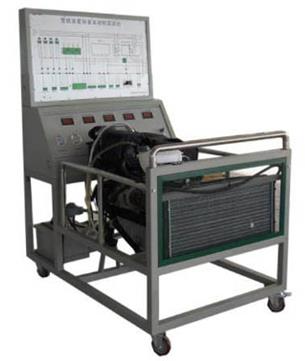

設備外形：

七．技術指標

1.工作電源：直流12V

2.工作溫度：-30℃～+45℃

3.外形尺寸：1400×900×1700mm(長×寬×高)；
