供配電仿真實訓系統

發布時間:2020-12-25 丨 瀏覽次數:

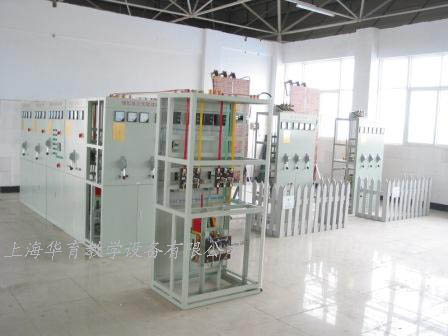

HY-GPD2型  供配電仿真實訓系統

(1)供配電技術仿真實訓設備主要技術參數要求

①、額定絕緣電壓:直流660V

②、額定工作電壓:交流380V

③、輔助電路額定工作電壓:交流380V、220V

④、母線額定電流:100A

⑤、分支母線額定電流:10~16A;

⑥、柜體尺寸:柜高:2000mm,柜寬:600mm(800 mm),柜深:800mm


(2)結構特征要求

①、柜體由薄鋼板沖壓成形,采用標準化設計,結構零-件通用性強,機械強度高。

②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室,各室間有鋼板或絕緣板作隔離,以保證使用安全。

③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。

④、機械聯鎖:GCK柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖,只有手柄在分斷位置時門才能開啟以保證安全。

⑤、受電開關、聯絡開關(多回路供電時)及GCK柜的抽屜都具有兩個位置:接通位置及斷開位置。

供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路,0.4 KV電壓等級的配電柜。改變了屏式演試模式,貼近工程現場。

(3)設備的功能特點和實訓項目

A、功能特點要求

柜體安裝方式為整體安裝方式。進出線方式為上(下)進出線。

低壓柜采用分段式母線連接方式,與下引母線和引出排進行軟連接,學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
