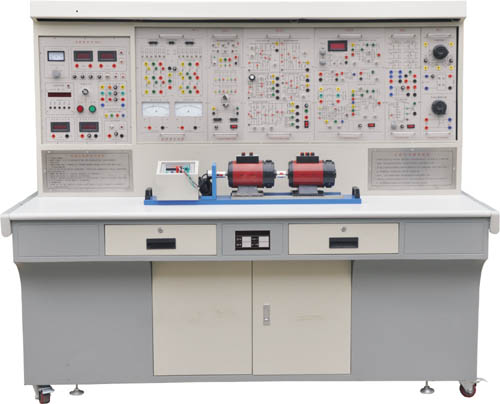

HYDD-504B型  電力電子及電機控制技術實訓裝置

一、概述

“電力電子技術及電機控制技術實訓裝置”依據高等院校統編教材《電力電子技術》(第四版)(西安交通大學王兆安編著)、《電力拖動自動控制系統》（第三版）(上海大學陳伯時編著)等實訓大綱的要求，吸收國內、外同類產品的優點，充分考慮了實訓室的現狀和發展趨勢，精心研制而成。在同類產品中結構合理、功能完善、可靠性好、性?xún)r(jià)比高。

二、特點

  1、綜合性強 本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控制、控制理論等實訓項目。

  2、適應性強 能滿足各類學校相應課程的實訓教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實訓，只需添加部件即可，永不淘汰。

  3、整套性強 從專用電源、電機及其它實訓部件到實訓連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要進行配套。

  4、直觀性強 各實訓掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

  5、科學性強 裝置占地面積少，節約實訓用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實訓噪聲小，整齊美觀，改善實訓環境；實訓內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實訓。

  6、開放性強 控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實訓技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實訓室，創造了條件。

  7、先進性強 本裝置著重從新器件高度來考慮，在保留了晶閘管實訓的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實訓，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。

三、適用范圍

    本裝置涵蓋了各高等院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“交流調速”、“電機控制”、“電力拖動自動控制系統”及“控制理論”等專業課程所要求的實訓項目。

四、技術性能

  1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)

  2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m

  3、裝置容量：＜1.5KVA

  4、外形尺寸：190×73×160 cm3

五、裝置的基本裝備

  1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

（1）交流電源（均帶有過流保護措施）

       提供交流電源：三相380V交流電源（短路保護）

       三相220V交流電源（過流保護）

       勵磁電源：220V（0.5A），具有輸出短路保護。

（2）指示及測量?jī)x表

    1．交流數字電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級；

    2．真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示；

    3．真有效值交流數字電流表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能，為調速系統提供電流的指示；

    4．直流數字電壓表一只：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為調速系統提供電壓指示；

    5．直流數字電流表一只：測量范圍為0～5A，三位半數顯，精度0.5級，為調速系統提供電流指示。

（3）人身安全保護體系

    三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。

    電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

實訓連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

（4）實訓管理器

    具有設定實訓時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

（5）控制屏其它設施

    控制屏正面大凹槽內，設有兩根不銹鋼管，可掛置實訓部件，凹槽底部設有3芯插座， 掛件的供電由這些插座提供。控制屏兩邊設有單相三極220V電源插座及三相四極380V電源插座，還設有實訓臺照明用的40W日光燈一盞。

  2、DK02實訓桌

    實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

  3、DQ03－1不銹鋼電機導軌、1024光碼盤測速系統及智能數顯轉速表

  4、DQ27三相可調電阻（每組900Ω×2/0.41A）

  5、DK03晶閘管主電路

提供12只5A/1000V的晶閘管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實訓。設有帶鏡面精密指針式直流電壓表±300V，精度1.0級帶鏡面直流電流表±2A，精度1.0級各一只和平波電抗器一組。

  6、DK04三相晶閘管觸發電路

    提供三相觸發電路、功放電路等，與“DK03”配套使用。

  7、DK05-1晶閘管觸發電路實訓

    提供單結晶體管觸發電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路等。

  8、DK06電機調速控制實訓（Ⅰ）

    提供以下模塊：電流反饋與過流保護（FBC+FA）、給定器（G）、轉速變換器（FBS）、速度調節器（ASR）、反號器（AR）、電流調節器（ACR）、電壓隔離器（TVD）。

 9、DK07直流斬波實訓

    根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關內容而設計。提供了DC/DC變換電路實訓的主電路和控制電路。電力電子器件為IGBT，控制電路采用PWM控制集成電路SG3525，掛箱面板上還提供了所需的觀測孔。提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525。可完成教材中降壓斬波電路（Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實訓。

10、DK08給定及實訓器件

    提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管、24V電源及電感。

11、DK09新器件特性實訓

提供SCR、MOSFET、IGBT、GTO 、GTR新器件，可測定其特性曲線。

12、DK10可調電阻、電容箱

    提供耐壓AC63V的可調電容三組，調節范圍為0.1～11.37uF，0～999KΩ十進制可調電阻兩組。

13、DK11單相調壓與可調負載

    提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實訓提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實訓提供一個可調的阻性負載。

  14、DK12變壓器實訓

    提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），還設有三相不控整流電路。

15、DK06-1電機調速控制電路（II）

提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。

16、DQ07-1直流發電機(250W)

17、DQ09直流并勵電動機

18、DQ11三相線繞式異步電動機220V

19  DQ10 三相鼠籠異步電機220V

20、DQ12 線繞式異步電機轉子專用箱

21、GWD-21  變頻調速器及外圍組件（三菱變頻器D720-0.4KW）

22、實訓連接線：根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。

六、本裝置能開設的實訓項目

(一)  電力電子技術

1. 單結晶體管觸發電路實訓

2. 鋸齒波同步移相觸發電路實訓

3. 單相半波可控整流電路實訓

4. 單相橋式半控整流電路實訓

5．單相橋式全控整流及有源逆變電路實訓

6．三相半波可控整流電路實訓

7．三相橋式半控整流電路實訓

8．三相半波有源逆變電路實訓

9．三相橋式全控整流及有源逆變電路實訓

10．單相交流調壓電路實訓

11．三相交流調壓電路實訓

12．電力電子器件特性實訓（SCR GTO，GTR ，MOSFET，IGBT）

13 ．IGBT（PWM）直流斬波電路實訓：降壓斬波電路（Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實訓。

（二）直流電機自動控制系統

1. 晶閘管直流調速系統參數和環節特性的測定實訓

2. 晶閘管直流調速系統主要單元的調試

3. 帶電流截止負反饋的轉速單閉環直流調速系統

4. 轉速、電流雙閉環直流調速系統

5. 電壓、電流雙閉環直流調速系統

6. 邏輯無環流可逆直流調速系統

（三）交流電機自動控制系統

1．雙閉環三相異步電機調壓調速系統實訓

2．雙閉環三相異步電機串極調速系統實訓

3.三相異步電機變頻調速系統
