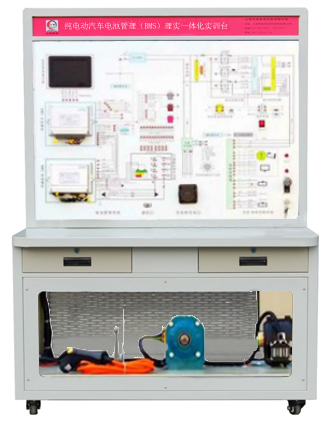

HY-QC305純電動汽車驅動與電池管理系統實訓臺

發布時間：2023-03-31 丨 瀏覽次數：

一、電池管理系統實訓臺產品功能

　　純電動汽車驅動與電池管理系統實訓臺采用真實的電動汽車驅動與電池管理系統實物為基礎，可真實展示純電動汽車驅動與電池管理系統的組成結構和工作過程。本實訓臺適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。

二.電池管理系統實訓臺結構特點

　　1、展示純電動汽車驅動系統與電池管理的運行狀況，純電動汽車驅動與電池管理系統組成結構和工作過程。

　　2、實訓面板采用表面經特殊工藝噴涂底漆處理的、面板打印有UV平板噴繪的彩色電路原理圖，4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板。

　　3、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

　　4.實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。

　　5.實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。

　　6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。下方配有鋼制透明機柜，擺放實訓相關組件，機柜上方置有二個小抽屜，實訓完畢后放置常用工具之用。

三、電池管理系統實訓臺功能特點

　　1、該設備采用純電動汽車電池組管理控制系統實物為基礎，可動態監測單組、單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。

　　2、學員可直觀對照純電動汽車電池組管理系統結構原理圖和實物，認識和分析純電動汽車電池組管理系統的工作原理。

　　3、實驗臺面板上安裝有電源總開關、BMS電池管理控制單元、7寸BMS信息顯示屏、急停開關、點動開關、12V開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。

四、電池管理系統實訓臺技術規格

　　1.工作電源：HV磷酸鐵鋰離子動力電池組

　　2.工作溫度：-35℃～+45℃

　　3.外形尺寸：1200×600×1700mm(長×寬×高)
