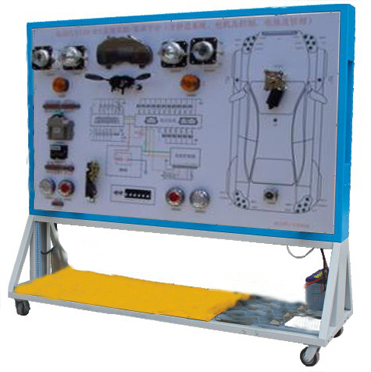

HY-QCX401 電動汽車CAN總線網絡系統示教板

發布時間：2021-01-02 丨 瀏覽次數：

一、產品簡介：

      電動汽車CAN總線網絡系統示教板是根據新能源純電動汽車CAN總線網絡系統的工作原理，動態展示CAN總線網絡系統的運行狀態，電器電路分布、通過學生實訓操作，直觀的了解電動汽車CAN總線網絡系統的工作原理和工作狀況，適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業新能源汽車維修工等相關工種的汽車教學培訓。

二、產品組成：整車CAN總線網絡、舒適系統、電機控制、電池管理系統、實車電器及實訓臺架等組成。

三、功能特點

1.該設備完整動態模擬整車CAN總線網絡的運行狀態與工作過程，展示了電動汽車整車CAN總線網絡系統的電路電器的功能、工作原理。

2. 實訓面板采用表面經特殊工藝噴涂底漆處理的、面板打印有UV平板噴繪的彩色電路原理圖，4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板；學生直觀對照電動汽車整車CAN總線網絡系統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡系統的工作原理。

3.實訓面板上安裝有電源開關，油門踏板，制動踏板，動力電機模塊、操縱開關點火開關、帶網關通訊的整車控制器模塊，智能儀表模塊，電源系統模塊，舒適控制模塊、車燈雨刮等模塊，電動機控制器，工況指示燈等。

4.臺架采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

5.電源220V交流電，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

四、技術規格

1.  外接電源：交流220V±10% 50Hz

2.  工作電壓：直流12V

3.  工作溫度：-30℃～+40℃

4.  外形尺寸：1700×600×1700mm(長×寬×高)
