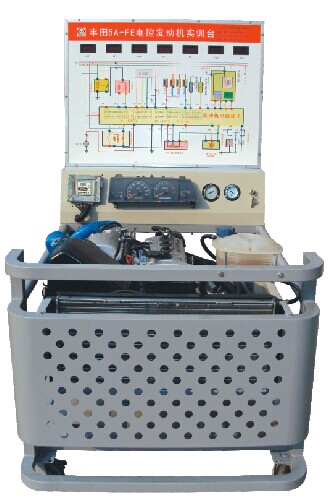

HY-QC212型 豐田5A-FE電控發動機實訓臺

發布時間：2021-01-04 丨 瀏覽次數：

 【產品簡介】

      本實訓臺以豐田5A-FE原廠電噴汽油發動機為基礎，由主臺架、控制臺和檢測臺三部分組成。適用于中高等職業院校和培訓機構的汽車發動機構造與維修實訓教學，能夠滿足對電控汽油發動機的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。

【結構組成】

      豐田5A-FE發動機總成、原車發動機控制電腦、組合儀表、防盜電腦、發動機起動運行所有相關的原車附件、故障設置和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、OBD診斷座、散熱系統、任務驅動教學模式的實訓指導書及臺架操作說明書。

       各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、不銹鋼護手、臺架高溫及轉動等部位加裝防護裝置。

【功能特點】

1、展示功能

2、動態運行功能

3、實時顯示功能

4、檢測功能

5、信號模擬功能

6、自診斷功能

7、防盜系統設置功能

8、故障設置與考核功能

9、根據教學內容進行分區，各功能區清晰明了。

【產品工藝】

一、面板工藝和特點

（一）測量面板

面板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。

    1、采用8mm厚優質高密度PVC板作底板。

    2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，表面覆蓋高強度保護貼膜。具有耐磨（耐磨耐刮效果超過有機玻璃），防潮，耐腐蝕（耐優質化清劑腐蝕），不易退色等特點。（非噴畫、鋁塑板UV或印刷可比）。

（二）控制面板

    1、采用5mm厚鋁塑板，堅固耐用，不易變形。

    2、采用高清晰度字體，永不消退，具有防火、防水、防潮、耐腐蝕、耐磨，堅固耐用。

二、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。

三、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。

四、金屬表面采用高溫噴塑處理，漆面堅固美觀。

【參數】

尺寸：（長*寬*高）1450*1000*1650（mm）    重量：320kg

【實訓項目】

1、電噴發動機工作運行演示、教學、實驗；

2、各個傳感器信號檢測、模擬實驗；

3、電控系統故障設置、排除、實驗、實訓、考核；

4、發動機電噴系統與解碼儀通訊、設置、讀故障碼信號波形采集等實驗、實訓；

5、電噴發動機總成的拆裝，檢測實訓等。
