機械制圖教學模型
發布時間：2021-01-11 丨 瀏覽次數：

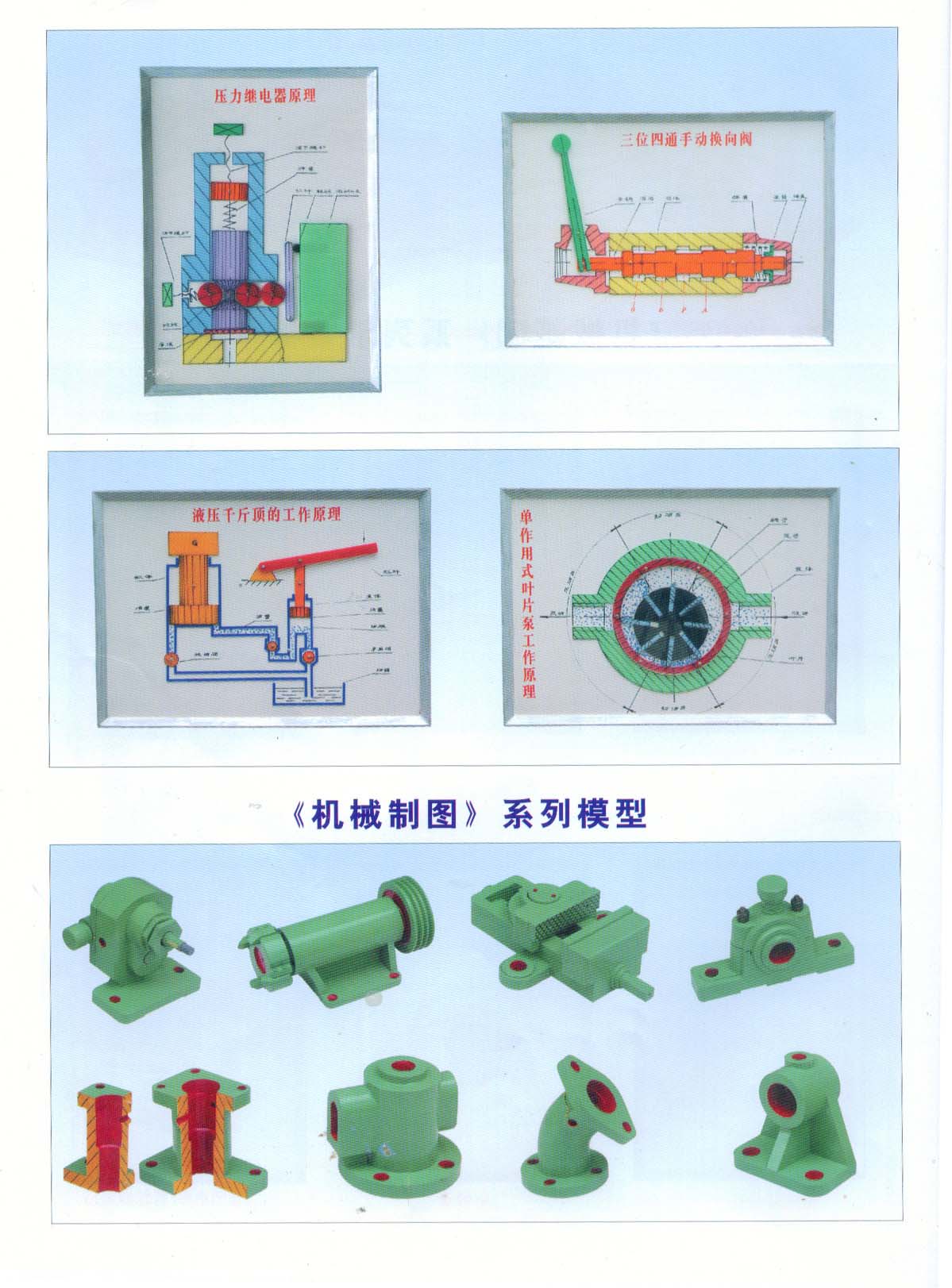

機械制圖教學模型
(根據金大鷹主編的《機械制圖》第六版一書制作 )
機械制圖教學模型是各大專院校，職業技校各機械專業教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（并有裝配組件）、采用硬質塑料，用高級油漆噴涂制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合。
貨號 | 圖號 | 產 品 名 稱 | 單位 | 金額（元） | 備注 |
AF01 | 2-1 | 中心投影法 | 只 | 130 | 20cm × 20cm 透 明有機玻璃投影箱 |
AF02 | 2-2 | 平行投影法 (b) | 只 | 130 |
AF03 | 2-3 | 正投影的特性 (3 件 ) | 套 | 390 |
AF04 | 2-6 | 三視圖的形成 | 只 | 210 |
AF05 | 2-11 | 點的三面投影 | 只 | 188 |
AF06 | 2-15 | 利用兩點不重影的坐標大小判別重影點 | 只 | 188 |
AF07 | 2-20 | 直線的三面投影 | 只 | 198 |
AF08 | 2-22 | 屬于直線的點的投影 | 只 | 196 |
AF09 | 表 2-1 | 投影面平行線的投影特性 (3 件 ) | 套 | 585 |
AF10 | 表 2-2 | 投影面垂直線的投影特性 (3 件 ) | 套 | 585 |
AF11 | 2-24 | 平行兩直線的投影 | 只 | 140 |
AF12 | 2-25 | 相交兩直線的投影 | 只 | 180 |
AF13 | 2-28 | 平面圖形的投影 | 只 | 190 |
AF14 | 表 2-3 | 投影面平行面的投影特性 (3 件 ) | 套 | 585 |
AF15 | 表 2-4 | 投影面垂直面的投影特性 (3 件 ) | 套 | 585 |
AF16 | 2-37 | 正三棱錐的投影及屬于表面的點的求法 | 只 | 215 | 20cm × 20cm 透明有機玻璃投影箱 |
AF17 | 2-38 | 圓柱的形成、視圖及分析 | 只 | 215 |
AF18 | 2-42 | 圓球的形成、視圖及屬于表面上點的求法 | 只 | 215 |
AF19 | 2-45 | 線框的含義 | 只 | 3180 | 塑 料 立 模 |
AF20 | 2-48 | 圓柱切口槽 | 只 | 160 |
AF21 | 2-50 | 半球開槽 | 只 | 140 |
AF22 | 3-1 | 截交線的實例 (2 件 ) | 套 | 260 |
AF23 | 3-2 | 相貫線的實例 (2 件 ) | 套 | 320 |
AF24 | 表 3-1 | 截平面和圓柱軸線的相對位置 (3 件 ) | 套 | 360 |
AF25 | 表 3-2 | 圓錐體的截交線 (5 件 ) | 套 | 580 |
AF26 | 3-9 | 相貫線的畫法 | 只 | 150 |
AF27 | 3-13 | 相貫線為平面曲線或直線示例 (4 件 ) | 套 | 520 |
AF28 | 4-1 | 軸承座的形體分析 ( 可拆 ) | 只 | 280 |
AF29 | 4-2 | 疊加畫法 ( 一 ) | 只 | 160 |
AF30 | 4-3 | 疊加畫法 ( 二 ) | 只 | 160 |
AF31 | 4-8 | 軸承座 | 只 | 180 |
AF32 | 4-16 | 支架 | 只 | 170 |
AF33 | 4-22 | 三個組合體的比較 (3 件 ) | 套 | 390 |
AF 34 | 4-28 | 軸承座的看圖方法 ( 可拆 ) | 只 | 390 |
AF35 | 4-33 | 壓塊的軸測圖 | 只 | 170 |
AF36 | 5-8 | 斜視圖的形成 | 只 | 130 |
AF37 | 5-12 | 視圖與剖視圖的比較 | 只 | 150 |
AF38 | 5-13 | 俯視圖不可只畫一半 | 只 | 150 |
AF39 | 5-16 | 剖視圖中虛線的取舍 | 只 | 200 |
AF40 | 5-18 | 半剖視圖的形成 | 只 | 180 |
AF41 | 5-23 | 局部剖視 | 只 | 180 |
AF42 | 5-29 | 單一斜剖切平面的示例 ( 一 ) | 只 | 190 |
AF43 | 5-31 | 畫剖視圖防止出現錯誤 | 只 | 170 |
AF44 | 5-32 | 具有公共對稱線的剖視圖 | 只 | 180 |
AF45 | 5-37 | 剖切平面后的結構仍按原來位置投射 | 只 | 185 |
AF46 | 5-40 | 斷面圖的形成及其與視圖 | 只 | 140 |
AF47 | 5-43 | 移出斷面圖配置 | 只 | 180 |
AF48 | 5-57 | 回轉體機件上均布結構 (2 件 ) | 套 | 300 |
AF49 | 5-72 | 根據機件選擇表達方案 | 只 | 220 |
AF50 | 5-73 | 根據視圖想象機件形狀 | 只 | 230 |
AF51 | 6-3 | 常用標準螺紋的牙型 (4 件 ) | 套 | 360 |
AF52 | 6-5 | 螺紋的旋向 ( 右旋、左旋 )2 件 | 套 | 150 |
AF53 | 6-17 | 螺栓連接 | 只 | 150 |
AF54 | 6-25 | 圓柱齒輪傳動 | 臺 | 190 |
AF55 | 6-25 | 圓錐齒輪傳動 | 臺 | 230 |
AF56 | 6-25 | 蝸桿與蝸輪傳動 | 臺 | 278 |
AF57 | 6-25c | 滑動軸承 | 只 | 320 |
AF58 | 7-55 | 肋板與圓柱組合時過渡線 (4 件 ) | 套 | 320 |
AF59 | 7-63 | 銑刀頭 | 臺 | 750 | 塑料立模 |
AF60 | 7-67 | 杠桿零件圖 | 只 | 140 |
AF61 | 7-71 | 一級齒輪減速器 | 臺 | 780 |
AF62 | 8-8 | 齒輪油泵 | 臺 | 620 |
