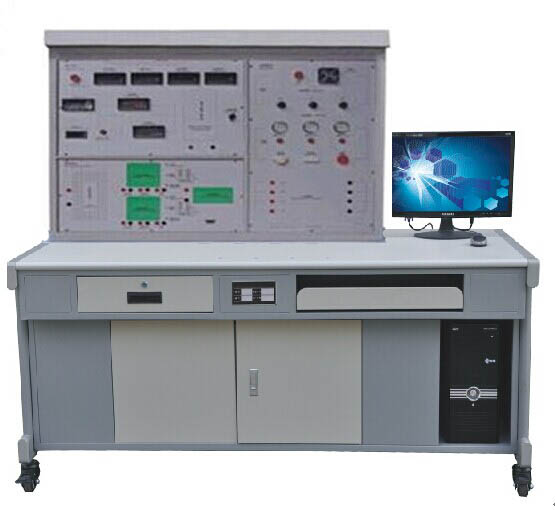

HYXNY-1型新能源太陽能教學實訓裝置

發布時間：2023-11-14 丨 瀏覽次數：

　　自地球上生命誕生以來，就主要以太陽提供的熱輻射能生存，而自古人類也懂得以陽光曬干物件，并作為制作食物的方法，如制鹽和曬咸魚等。在化石燃料日趨減少的情況下，新能源在人類的日常生活與科技發展中的重要性不言而喻，其中太陽能已成為人類使用能源的重要組成部分，并不斷得到發展。太陽能的利用有光熱轉換和光電轉換兩種方式，太陽能發電是一種新興的可再生能源。自然對于新能源太陽能的相關內容的教學也是十分有必要的，新能源太陽能教學實訓裝置，便應運而生。

　　一、系統規格

　　1.系統電壓：21.5V

　　2.系統電流：2A

　　3.系統功率：25W

　　二、太陽能電池規格

　　1.組件尺寸(L*W*H)：621*281*28mm，單晶硅太陽能電池 x 1

　　2.功率：20W

　　3.工作電壓：17.05±0.5V

　　4.工作電流：1.20±0.10A

　　三、控制器規格：

　　1.光電控制器：額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一信道為光控輸出，另一通道為多類定時輸出

　　用戶型控制器：，額定電壓：12V，光電電池功率：60W，負載電流：5A，過放電壓：11.0 ± 0.5， 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關

　　四、電表規格：

　　1.電流表：x 3, 0~2A，顯示模式︰0.5”LCD液晶顯示

　　2.電壓表：x 3, 0~20V，顯示模式︰0.5”LCD液晶顯示

　　3.溫度表：x 1, -19.9～99.9℃

　　五、負載：

　　1.風扇：x 1，額定電壓：12V，工作電流：0.25A，功率：3W

　　2.交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W

　　3.LED燈：1組(7顆);蜂鳴器：x 1;馬達：x 1，額定電壓：12V，工作電流：0.25A，功率：3W

　　4.開關：x 1;按鈕：x 1

　　六、電池：

　　閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr) ：3.3Ah，充電方法(恒壓)，循環充電電流為825mA

　　6. 電壓器：

　　1.個電壓器(可變電阻)，電阻值調整范圍為0～1kΩ

　　2.DC/DC：5個DC/DC電源模塊

　　3.提供DC轉AC模塊

　　七、實驗單元：

　　1.太陽能電池發電原理實驗

　　2.太陽能光電板能量轉換實驗

　　3.環境對光電轉換影響實驗

　　4.太陽能電池光電系統直接負載實驗

　　5.光電控制型太陽能系統發電實驗

　　6.光電型控制單元工作原理實驗

　　7.光電型控制單元充放電保護實驗

　　8.用戶型太陽能發電和利用實驗

　　9.用戶型控制單元工作原理

　　10.用戶型控制單元充放電保護實驗

　　11.太陽能系統電器負載實驗

　　12.綜合實驗

　　13.太陽能電池基本特性測試實驗

　　14.外部擴充DC轉AC外接電器實驗

　　15.單晶太陽能電池I-V特性曲線實驗
