HY-814A光電傳感器綜合實訓裝置

發布時間：2023-03-31 丨 瀏覽次數：

　　什么是光電傳感器綜合實訓裝置

　　“光電傳感器綜合實訓裝置(配USB數據采集卡)”綜合了《光電技術》、《機電一體化系統》、《自控原理》等多個課程實訓內容，是作為機電專業、自動化專業、電氣工程、自動化等相關專業學生進行動手訓練的綜合性實訓裝置。

　　一、光電傳感器綜合實訓裝置技術性能

　　輸入電源：單相三線～220V±10% 50Hz

　　工作環境：溫度-10℃～+40℃ 相對濕度<85%(25℃) 海拔<4000m

　　裝置容量：<0.5kVA

　　二、光電傳感器綜合實訓裝置裝置的基本配置及功能

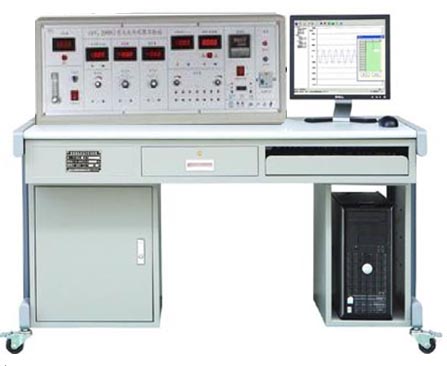

　　實訓裝置由控制屏、實訓桌、實訓模塊和數據采集卡模塊等組成。

　　(一)控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)

　　交流電源：單相三線220V交流電源供電

　　直流穩壓電源、恒流源、信號發生器、直流電壓表、直流電流表、照度計、光功率計

　　直流穩壓電源：±15V、+5V、2～24V連續可調

　　恒流源：0～20mA輸出

　　信號發生器：1k～10kHz 音頻信號;VP-P=0～17V連續可調

　　直流電壓表：量程0～20V，200mV、2V、20V，三檔切換，輸入阻抗為10MΩ，精度0.5級

　　直流電流表：量程0～20mA，20uA、200uA、2mA、20mA，四檔切換，精度0.5級

　　照度計：0～20000Lx，分20Lx、200Lx、2000Lx三檔切換

　　光功率計：0～2W，分2000μW、20mW、200mW和2W四檔切換

　　(二)實訓模塊：

　　光纖位移測量實訓模塊

　　光電轉速測量與控制模塊

　　聲光雙控照明模塊

　　太陽能小車驅動實訓模塊

　　CCD傳感器測徑模塊

　　PSD位置測定實訓模塊

　　限位開關與光柵尺實訓模塊

　　增量式光電編碼器實訓模

　　(三)數據采集卡模塊

　　高速USB數據采集卡：含8路模擬量輸入，8路開關量輸入，5路開關量輸出，12位A/D轉換，采集卡支持最大采樣頻率為400kHz。

　　上位機軟件：本軟件配合USB數據采集卡使用，實時采集實驗數據，對數據進行動態或靜態處理和分析，帶有傳感器虛擬仿真、雙通道虛擬示波器、電機控制、DIDO等功能。

　　三、光電傳感器綜合實訓裝置實訓項目

　　白熾燈照度測量

　　激光光功率測量

　　光纖位移測量

　　光電傳感器轉速測量

　　計算機轉速控制實訓

　　聲光雙控照明實訓

　　太陽能小車驅動實訓

　　CCD傳感器直徑測量

　　PSD位置測定實訓

　　長光柵位移測量

　　光電限位開關應用實訓

　　增量式光電編碼器角位移測量
