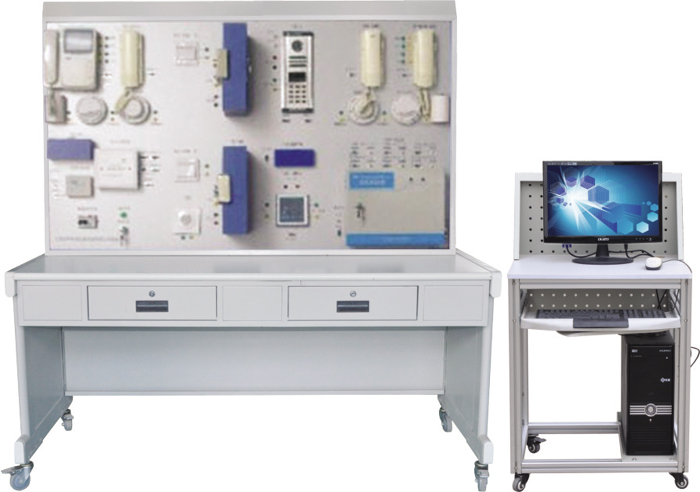

樓宇對講及門禁系統實訓裝置

發布時間：2023-06-12 丨 瀏覽次數：

　　一、樓宇對講及門禁系統實訓裝置組成：

　　本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由對講主機、聯網板、可視電源、可視戶機、網絡控制器、門禁考勤機、電腦中心軟件系統等組成，能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接，電控鎖、靈性鎖的工作原理及安裝調試，樓宇對講及門禁系統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。

　　樓宇對講及門禁系統實訓裝置20H-120VB1對講主機：

　　對講主機一套，選用的是工程上使用的主流產品。并要具備安防功能小區電腦管理中心，還要具備下述功能和特點：主機外殼采用不銹鋼材料。整體結構和內部結構設計合理，便于安裝和維修。主機板采用雙面印刷電路板，鍵盤與主機板一體化，主機板和其他部分連接采用接插件，便于安裝和維修。

　　分機和主機呼叫號碼采用彈性編碼模式，以適應各種不同結構的應用。主機開鎖密碼由管理中心隨意更改。電源供應器為不間斷直流穩壓電源，當停電時電源供應器自動切換為蓄電池供電，設有蓄電池過充電和過放電和限流保護電路。

　　采取雙組電源供電技術，即視頻部分獨立供電，提高視頻部分的抗干擾性能。采用視頻放大器和分配器，使圖像信號進行合理的阻抗匹配和達到遠距離的有效傳輸，確保圖像質量。系統采用模塊化設計，可視分機與非可視分機可兼容于同一個系統。

　　可視分機設有4防區報警控制器，報警器控制功能強，使用方便。

　　管理中心可連接個人電腦，使用TRONIC?2000智能小區管理系統軟件。

　　可視對講：主機呼叫分機實現可視對講。

　　遙控開鎖：分機和管理中心機可遙控開鎖。

　　密碼開鎖：由管理員隨意修改開鎖密碼。

　　管理中心呼叫/監視：管理中心可呼叫/監視主機，也可呼叫分機。

　　分機呼叫/緊急報警：分機可向管理中心呼叫/緊急報警。

　　監視：分機監視主機。

　　安防聯網：分機內置的報警控制器所連接的探測器被觸發后，自動向管理中心報警，分機連接的警號也發出報警聲。

　　多性質防區：分機內置4防區，4個防區的性質分別為：①延時防區 ②24小時防區。

　　分機報警密碼撤布防及修改功能。

　　二、樓宇對講及門禁系統實訓裝置外殼防護等級：

　　主機：IP33

　　分機：IP30

　　分機內置報警控制器：

　　四個防區性質：24小時防區，延時防區

　　延時防區延時時間：30秒

　　密碼撤布防功能，密碼可修改。

　　三、樓宇對講及門禁系統實訓裝置其他：

　　配線方式：管理中心到主機為(3+2)總線+1根視頻線，主機至層間分配器為7總線，主機至視頻放大器、分配器為1視頻線，可視電源至視頻放大器、分配器、用戶分機為2+2電源線，層間分配器至用戶分機為5線，視頻分配器至用戶分機為1視頻線。

　　開鎖功能：分機開鎖、主機密碼開鎖、管理中心開鎖

　　管理中心帶載能力：追多99主機

　　1、主機帶載能力：追多256個層間分配器。(可根據用戶要求進行擴展)

　　2、層間分配器帶載能力： 2、4、8個分機。

　　3、20H-120VB聯網板：

　　4、20H-21可視電源：

　　5、20H-120/D4AF可視戶機帶安防：

　　6、20H-301/2對講戶機

　　7、20H-301非可視戶機帶安防：。

　　8、20H-120/D4AF層間分配器

　　9、21H-VD-2視頻分配器

　　10、CKL-106網絡控制器

　　11、SK-200視頻輸入卡

　　12、DF2000電腦中心軟件

　　13、FL-476紅外探頭

　　14、SG-278A煤氣探頭

　　15、SG-168A煙感探頭

　　16、2000C門禁考勤機

　　17、DJ2CR電控鎖

　　18、DJ2CG靈性鎖

　　19、SCK-01出門按鈕

　　20、PL-099門鈴

　　四、樓宇對講及門禁系統實訓裝置實訓項目

　　1、樓宇對講及門禁系統元件、作用、組成和原理的認識實訓

　　2、樓宇對講及門禁系統的基本功能演示操作實訓

　　3、開門按鈕和鑰匙開門演示操作實訓

　　4、門口機呼叫各話機操作實訓

　　5、分機監視門口機操作實訓

　　6、門口機和各分機向管理中心呼叫/緊急報警操作實訓

　　7、管理中心呼叫/監視主機及呼叫分機操作實訓

　　8、室內安防可視機和室內安防話機的安防模擬報警操作實訓

　　9、門禁機刷卡開鎖和管理中心的遠程開鎖操作實訓

　　10、密碼開鎖操作實訓

　　11、通過門禁機按門鈴呼叫操作實訓

　　12、門口機的編程操作實訓

　　13、參數設置操作實訓

　　14、戶機設置操作實訓

　　15、住戶資料操作實訓

　　16、通話操作實訓

　　17、門口機狀態監控操作實訓

　　18、報警處理操作實訓

　　19、數據處理操作實訓

　　20、門禁設置操作實訓

　　21、門禁發卡操作實訓

　　22、線路故障的判斷與處理實訓

　　23、程序設置錯誤的判斷與糾正實訓

　　24、按線路圖將各部分連線實訓

　　25、設計并安裝一個簡易應用系統

　　26、軟件報警處理設置操作

　　27、電腦管理中心軟件操作

　　五、樓宇對講及門禁系統實訓裝置系統技術指標：

• 工作電壓：單相三線220V±5% 50Hz

• 整機容量：<300W

• 外型尺寸：150×70×180cm3

• 安全保護：具有漏電自動保護裝置

• 故障設置：具有故障設置系統
