產品中心一、產品概況

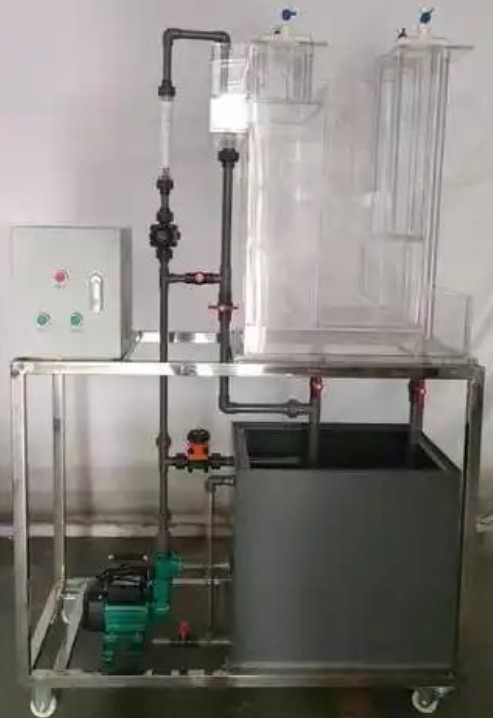

本設備專為展示虹吸濾池的構造、真空控制流程及小阻力配水系統工作原理而設計。
采用透明有機玻璃材質構建濾池主體,直觀呈現虹吸管運行、濾層截污及反沖洗過程。配置真空泵、小阻力配水系統及自動虹吸控制模塊,模擬實際濾池運行,適配教學與科研需求。
虹吸濾池是采用真空系統來控制進水虹吸管、排水虹吸管工作,并采用小阻力配水系統的一種濾池。完全采用虹吸真空原理,省去了各種閥門,只在真空系統中設置小閥門即可完成濾池的全部操作過程。虹吸濾池是由若干個單格濾池構成為一組,濾池底部的清水區和配水系統彼此相同,可以利用其它濾格的濾后水來沖洗本格的濾層。濾池的配水系統是小阻力型,故不須設專用反沖洗水泵。
二、主要參數和配置
1. 技術參數
處理水量:0.7~1.2 m3/h
過濾濾速:8~10 m/h
反沖洗水量:3.45 m3/h(單格反沖10分鐘)
電源:AC220V/功率300W
裝置外形尺寸:800m×500m×1600mm
2. 核心配置
濾池系統:
透明有機玻璃虹吸濾池(含進水/沖洗虹吸管、小阻力配水系統、濾料層);真空泵(抽氣速率25L/min,功率120W);
原水處理模塊:
PP材質原水箱/清水箱(帶放空閥);
動力與控制模塊:
防腐蝕進水泵(流量27~32 L/min,揚程3.1~4.3m);
轉子流量計(量程60~600 L/h);
輔助組件:
UPVC管道閥門、不銹鋼或鋁型材實驗臺架(帶萬向輪)。
三、應用場景
1. 教學
適用課程:環境工程《水處理技術》《濾池工藝》實驗課;
功能演示:觀察虹吸控制流程、小阻力配水系統動態運行。
2. 科研
工藝研究:驗證真空系統對反沖洗效率的影響;
參數優化:測試不同濾速下的截污效能。
3. 企業
技術培訓:水廠員工虹吸濾池操作與維護培訓;
工藝展示:環保企業用于虹吸濾池技術原理講解。
