HYEP-G24C型雙閥濾池裝置

發布時間：2025-03-10 丨 瀏覽次數：

一、產品概況

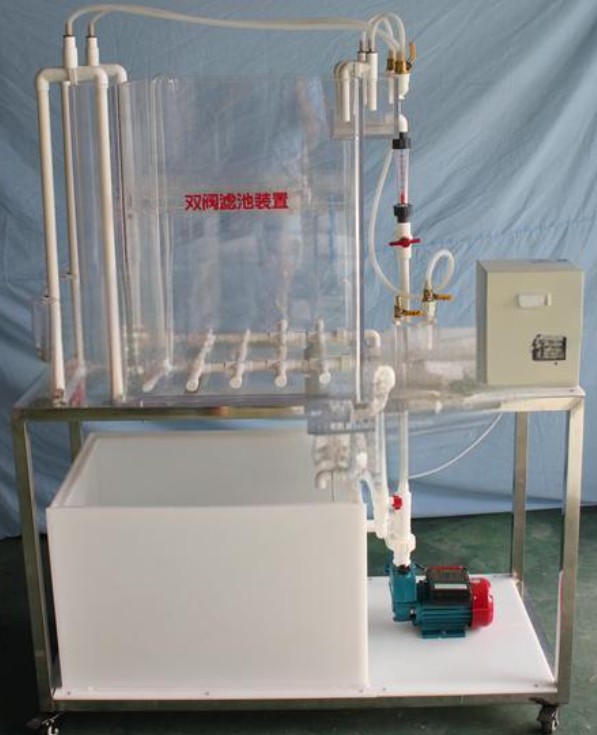

本設備專為展示雙閥虹吸濾池的過濾、反沖洗及虹吸控制流程而設計。

采用透明有機玻璃材質構建濾池主體，直觀呈現虹吸進水/排水、濾層截污及反沖洗動態。配置真空泵、虹吸發生裝置及小阻力配水系統，模擬實際濾池運行，適配教學與科研需求。

濾池濾料層截留水中雜質主要靠接觸絮凝作用，其次是篩濾和沉淀作用。要保證過濾出水水質好，除濾料組成符合要求外，沉淀前或?yàn)V前投加混凝劑必不可少。雙閥虹吸濾池在快濾池工藝中加入虹吸原理，主要目的是省掉大型閘閥，其次是省掉沖洗水塔或沖洗水泵。虹吸濾池一般為矩形，設有虹吸進水和虹吸反沖，操作和管理方便。

二、主要參數和配置

1. 技術參數

處理水量：1.2~1.6 m3/h

過濾池尺寸：800mm×500mm×800mm

電源：AC220V/功率200W

2. 核心配置

濾池系統：

透明有機玻璃雙閥濾池（含虹吸管、布水槽、中央反沖洗槽）；

真空泵（抽氣速率25L/min，功率120W）；

原水處理模塊：

PP材質原水箱/清水箱（帶放空閥）；

動力與控制模塊：

防腐蝕進水泵（流量27~32 L/min，揚程3.1~4.3m）；

轉子流量計（量程250~2500 L/h）；

輔助組件：

UPVC管道閥門、不銹鋼或鋁型材實驗臺架（帶萬向輪）。

三、應用場景

1. 教學

適用課程：環境工程《水處理技術》《濾池工藝》實驗課；

功能演示：觀察虹吸控制流程、反沖洗與濾層截污動態。

2. 科研

工藝優化：研究濾速與沖洗強度對濾層膨脹率的影響；

參數驗證：分析初濾水濁度變化規律。

3. 企業

技術培訓：水廠員工虹吸濾池操作與維護培訓；

工藝展示：環保企業用于虹吸濾池技術原理講解。
