透明液壓與PLC實訓裝置

發布時間：2020-12-18 丨 瀏覽次數：

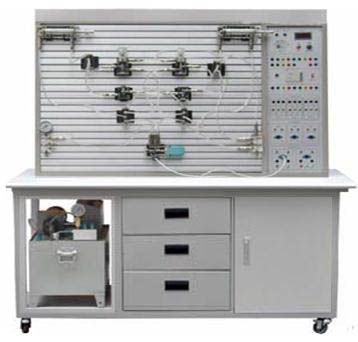

  HYY-18A   透明液壓與PLC實訓裝置

 一、概述

       液壓傳動技術已廣泛應用于機械、冶金、農業、建筑、汽車、國防等領域。各高等院校一般均開設 “液壓傳動”、“液壓傳動與控制”、“液壓技術”等課程。本裝置是根據相關課程的教學大綱開發設計而成，集真實的液壓元件、執行模塊、繼電器控制模塊于一體；裝置配有三菱FX1S－20MR PLC，配套SC-09通信編程電纜。為了滿足實驗教學要求，在設計過程中參考了國內多種教材，從中選出典型的實驗項目。此外，學生也可根據本裝置的結構自行組合不同的液壓回路及控制系統。

二、特點

   內容豐富 可開設液壓基礎、液壓基本回路、各種液壓系統及液壓元件性能測試等實驗、有利于培養學生的實際動手能力；

   控制模式多樣 有手動控制、繼電器控制、PLC控制等；

變換回路和系統便捷 學生可用防漏快速接頭在組合閥塊上按所需要的回路構建液壓油路，用專用實驗導線連接電氣控制回路；

安全性 設有電流型漏電保護裝置及系統壓力保護。

三、技術參數

1、電源：AC220V  50HZ

2、直流電源輸入AC220V  輸出DC24V/3A

3、可編程控制器（PLC）：三菱FX1S－20MR主機  （繼電器輸出方式）

4、液壓實驗泵站電機功率：400W  調速范圍0－1500r/min

外型尺寸： 550mm×350mm×450mm

5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵壓力：Pmax=2.5Mpa）

7、電磁換向閥：AC220V   吸力3Mpa

8、實訓裝置外型尺寸：1500mm×650mm×1800mm

四、主要特點

1、透明液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

 五、實驗項目

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控制回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

18、用行程開關控制的順序動作回路。

19、用行程換向閥的順序動作回路。

20、串聯液壓缸的同步回路。

21、用先導型溢流閥控制的換向回路。

六、透明液壓PLC控制實訓裝置配置清單
