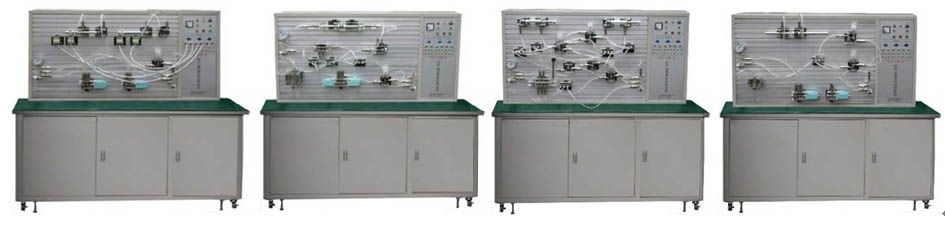

  HYY-18B   四合一透明液壓傳動實訓裝置

一、概述

    為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。 同時，HYY-18B 型透明液壓演示系統對實驗回路之一進行組合實驗時，使80% 的透明液壓元件閑置，能否進行利用HYY-18B型四合一透明液壓傳動演示系統，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合。

二、特點

可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。

多臺可同時操作運行，運行不同回路。

可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。

電氣控制簡單，方便易行。采用網板型安插組裝形式，組裝回路快捷方便。

實驗臺為鐵質雙層亞光密紋噴塑結構，美觀大方。

三、技術參數

電源：輸入220V 50Hz

電氣控制面板：它具有兩組功能電路。控制組一按鈕控制換向閥1，控制組二按鈕控制換向閥2，輸入控制電路的常閉按鈕均串聯常閉停止輸入插孔，其他控制電路均并聯常開輸入插孔，利于外接控制，每組電路的換向1、換向2都具有互鎖輸出功能。

實驗專用齒輪泵站：油泵電機：Z250 直流電動機，功率：250W，并配專用穩壓直流調速器，調速范圍：0-1700rpm

4、電磁換向閥：AC42V.吸力30N

5、尺寸大?。?500mm×650mm×1700mm（單臺）

6、能夠在線FLASH仿真回路演示。液壓仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習以及回路的設計、測試和模擬的控制。該軟件強大的仿真功能可以實時顯示與軟件連接的實際控制回路的動作。

四、元件配置

壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。

五、基本實驗項目

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控制回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

HYY-18B型透明液壓傳動系統配置一覽表
